КПсТБкП-150, КПсТБкК-150
(КПсТБкП-150, КПсТБкК-150 - коррозионностойкое исполнение) с длительно-допустимой температурой нагрева жил +150°С
Кабели предназначены для подачи электрической энергии к электродвигателям установок добычи нефти, на номинальное переменное напряжение 3,3 кВ частотой 50 Гц, для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ 1 и 5).

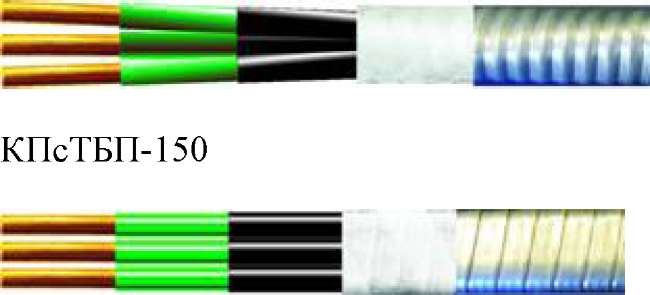

КПсТБК-150
Конструкция:
1. Токопроводящая жила - медная;
2. Изоляция - сшитый полиолефин;
3. Изоляция - термопластичный эластомер;
4. Обмотка - нетканый материал;
5. Броня - стальная лента.
Технические характеристики
|
Кабели предназначены для эксплуатации в скважинной жидкости, содержащей нефть, а также воду и газ со следующими показателями:
|
|
|
- содержание воды
- водородный показатель попутной воды
|
до 100% РН 6,0-8,5
|
|
- концентрация сероводорода не более
|
0,01 г/л
|
|
- гидростатическое давление не более
|
25 МПа
|
|
- газовый фактор не более
|
500м3/м3
|
|
Ток утечки при напряжении постоянного тока 18 кВ, пересчитанный на 1 км длины и ^+200С, не более:
|
1х10-5А
|
|
Электрическое сопротивление изоляции, пересчитанное на длину 1 км и 10+200С, составляет не менее
|
2500 МОм
|
|
Раздавливающее усилие кабелей не менее:
- для кабелей с жилами сечением 8 мм2 ;
- для кабелей с жилами остальных сечений.
|
98 кН (10 тс)
158 Кн (16 тс)
|
|
Кабели стойки к воздействию смены температур при неподвижной прокладке:
|
от - 600С до +1500С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Радиус изгиба кабелей при спускоподъемных и перемоточных опе рациях не менее
|
380 мм
|
|
Спуско - подъемные и перемоточные операции с кабелем должны производиться при температуре не ниже (в условиях искусственного обогрева кабеля)
|
- 400С
|
|
Спуск кабеля в скважину и подъем из нее должны производиться плавно со скоростью не более:
|
0,25 м/с
|
|
Средний срок службы кабелей при соблюдении требований к условиям хранения и эксплуатации
| 5 лет
|
Изолированные жилы кабеля продольно герметичны при перепаде давления жидкости 0,02МПа на 1 м длины.
Кабели стойки к изгибам при навивании на цилиндр диаметром, равным 15-кратному мак. диаметру кабеля.
При прохождении участков колонны труб скважины кривизной более 1,50 на 10 м и мест перехода колонны на меньший диаметр труб скорости спуска и подъема не должны быть более 0,1 м/с.
При креплении кабеля к насосно-компрессорным трубам и свинчивании труб не допускаются закручивание кабеля вокруг труб, а также перекручивание плоского кабеля относительно собственной оси.
Кабели КПсТБП-150, КПсТБК-150 соответствуют ГОСТ Р 51777-2001.
|
Марка кабеля
|
Сечение,
мм2
|
Предельные размеры кабеля, мм
|
Расчетная Максимальная намотка кабеля на барабан, м
|
|
масса
кабеля,
кг/км
|
Барабан №18 деревянный
|
Барабан №18 металлический
|
Барабан №20 металлический
|
|
КПсТБП - 150
|
3x10
|
14,2x34,4
|
894
|
2450
|
2700
|
4000
|
|
3x13,3
|
14,6x35,9
|
1036
|
2200
|
2450
|
3600
|
|
3x16
|
15,0x37,4
|
1114
|
2050
|
2250
|
3300
|
|
3x21,15
|
16,2x42,5
|
1371
|
1650
|
1850
|
2750
|
|
КПсТБК - 150
|
3x10
|
29,0
|
803
|
2600
|
2900
|
4200
|
|
3x13,3
|
32,0
|
929
|
2350
|
2600
|
3800
|
|
3x16
|
32,0
|
1018
|
2200
|
2400
|
3550
|
|
3x21,15
|
35,6 |
1253
|
1800
|
2000
|
2950
|
Кабель марки КПсТБП-150 3х16
Ток нагрузки, А при температуре окружающей среды, оС
|
|
20
|
40
|
50
|
60
|
80
|
90
|
100
|
120
|
130
|
140
|
148
|
|
скважинная жидкость
|
196
|
180
|
172
|
163
|
144
|
133
|
121
|
94
|
77
|
54
|
24
|
|
газовоздушная среда
|
119
|
109
|
104
|
99
|
87
|
81
|
74
|
57
|
47
|
33
|
15
|
