КМПвВЭВнг-FRLS, КМПвЭВЭВнг-FRLS
(индекс FR в марках кабелей означает огнестойкость (Fire Resistance), индекс LS в марках означает низкое дымо- и газовыделение (Low Smoke))
Кабели малогабаритные огнестойкие не распространяющие горение, с низким дымо- и газовыделением, предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000В частотой до 100 Гц и постоянным напряжением до 1000 В. Кабели изготавливаются для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
КМПвЭВЭВнг-FRLS

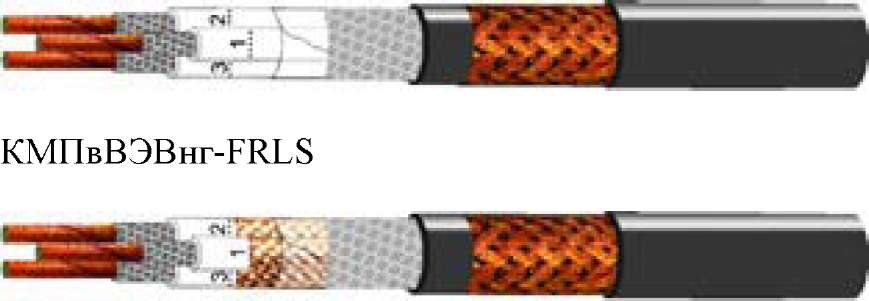

Конструкция:
1. Жила - медные проволоки.
2. Термический барьер.
3. Изоляция - сшитый полиэтилен
4. Термический барьер.
5. Внутренняя оболочка - ПВХ пластикат пониженной пожароопасности.
6. Экран - обмотка из медных проволок.
7. Оболочка - ПВХ пластикат пониженной пожароопасности
Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В-1.
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
Нераспространение горения - ГОСТ Р12176-89 (ГОСТ Р МЭК 332-3-96) категория А.
|
Температура окружающей среды при эксплуатации
|
от +50 0С до -300С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации
|
+90 0С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.)
|
+250 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании
|
+4000С
|
|
Снижение светопроницаемости при горении и тлении
|
не более 40%.
|
|
Огнестойкость кабелей не менее:
|
90 мин.
|
|
Минимально допустимый радиус изгиба при прокладке
|
3 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
3 года
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
Кабели соответствуют требованиям ТУ 16.К71-337-2004
|
Число жил, сечение, мм2
|
Номинальный наружный диаметр, мм
|
Расчетная масса, кг/км
|
| КМПвВЭВнг-FRLS |
КМПвЭВЭВнг-FRLS |
КМПвВЭВнг-FRLS |
КМПвЭВЭВнг-FRLS |
|
2 х0,35
|
11,2
|
12,0
|
181
|
210
|
|
3 х0,35
|
11,6
|
12,5
|
202
|
234
|
|
4 х0,35
|
12,3
|
14,2
|
221
|
328
|
|
7 х0,35
|
14,8
|
16,0
|
339
|
425
|
|
10 х0,35
|
17,3
|
19,6
|
433
|
579
|
|
12 х0,35
|
18,3
|
20,0
|
486
|
618
|
|
14 х0,35
|
19,0
|
20,8
|
521
|
660
|
|
19 х0,35
|
21,1
|
23,1
|
638
|
833
|
|
24 х0,35
|
23,6
|
26,1
|
768
|
976
|
|
27 х0,35
|
24,0
|
26,5
|
803
|
1041
|
|
30 х0,35
|
24,6
|
27,3
|
839
|
1105
|
|
37 х0,35
|
26,1
|
29,0
|
942
|
1265
|
|
52 х0,35
|
29,7
|
34,6
|
1179
|
1746
|
|
2 х0,5
|
11,5
|
12,3
|
193
|
217
|
|
3 х0,5
|
И,9
|
12,7
|
211
|
250
|
|
4 х0,5
|
12,6
|
13,9
|
233
|
317
|
|
7 х0,5
|
15,1
|
16,3
|
356
|
443
|
|
10 х0,5
|
18,4
|
20,0
|
486
|
604
|
|
12 х0,5
|
18,8
|
20,5
|
516
|
648
|
|
14 х0,5
|
19,5
|
21,9
|
554
|
728
|
|
19 х0,5
|
21,1
|
23,7
|
654
|
877
|
|
24 х0,5
|
24,3
|
26,8
|
816
|
1039
|
|
27 х0,5
|
24,7
|
27,3
|
856
|
1103
|
|
30 х0,5
|
25,4
|
28,1
|
910
|
1172
|
|
37 х0,5
|
27,0
|
30,7
|
1028
|
1413
|
|
52 х0,5
|
31,5
|
35,6
|
1367
|
1861
|
|
2 х0,75
|
11,9
|
12,7
|
206
|
239
|
|
3 х0,75
|
12,3
|
13,2
|
227
|
267
|
|
4 х0,75
|
13,1
|
15,0
|
256
|
359
|
|
7 х0,75
|
15,8
|
17,0
|
395
|
476
|
|
10 х0,75
|
19,2
|
20,9
|
538
|
649
|
|
12 х0,75
|
19,7
|
22,0
|
579
|
733
|
|
14 х0,75
|
20,4
|
22,8
|
627
|
816
|
|
19 х0,75
|
22,7
|
24,8
|
777
|
953
|
|
24 х0,75
|
25,6
|
28,1
|
927
|
1144
|
|
27 х0,75
|
26,0
|
28,6
|
978
|
1229
|
|
30 х0,75
|
26,8
|
29,4
|
1045
|
1310
|
|
37 х0,75
|
28,5
|
32,1
|
1192
|
1581
|
|
52 х0,75
|
33,9
|
37,4
|
1640
|
2095
|
|
2 х1,0
|
12,6
|
13,8
|
226
|
297
|
|
3 х1,0
|
13,1
|
14,9
|
253
|
352
|
|
4 х1,0
|
14,9
|
15,9
|
348
|
416
|
|
7 х1,0
|
16,8
|
18,6
|
444
|
558
|
|
10 х1,0
|
20,6
|
22,9
|
612
|
784
|
|
12 х1,0
|
21,1
|
23,4
|
663
|
847
|
|
14 х1,0
|
22,6
|
24,4
|
754
|
912
|
|
19 х1,0
|
24,5
|
26,5
|
896
|
1100
|
|
24 х1,0
|
27,7
|
31,0
|
1069
|
1401
|
|
27 х1,0
|
28,2
|
31,5
|
1143
|
1491
|
|
30 х1,0
|
29,0
|
32,4
|
1216
|
1592
|
|
37 х1,0
|
31,7
|
35,2
|
1464
|
1886
|
|
52 х1,0
|
36,8
|
40,3
|
1930
|
2437
|
|
2 х1,5
|
14,6
|
15,4
|
321
|
354
|
|
3 х1,5
|
15,2
|
16,0
|
356
|
418
|
|
4 х1,5
|
16,1
|
17,1
|
404
|
472
|
|
7 х1,5
|
18,9
|
20,1
|
563
|
669
|
|
10 х1,5
|
23,2
|
24,9
|
778
|
905
|
|
12 х1,5
|
23,8
|
25,5
|
851
|
994
|
|
14 х1,5
|
24,8
|
26,6
|
915
|
1094
|
|
19 х1,5
|
27,0
|
29,0
|
1102
|
1329
|
|
24 х1,5
|
31,5
|
34,6
|
1403
|
1744
|
|
27 х1,5
|
32,0
|
35,2
|
1492
|
1862
|
|
30 х1,5
|
33,6
|
36,2
|
1651
|
2013
|
|
37 х1,5
|
35,8
|
38,7
|
1904
|
2322
|
|
2 х2,5
|
15,6
|
-
|
365
|
-
|
|
3 х2,5
|
16,2
|
-
|
416
|
-
|
|
4 х2,5
|
17,3
|
-
|
489
|
-
|
|
7 х2,5
|
20,4
|
-
|
686
|
-
|
|
10 х2,5
|
25,2
|
-
|
952
|
-
|
|
12 х2,5
|
25,8
|
-
|
1039
|
-
|
|
14 х2,5
|
26,9
|
-
|
1146
|
-
|
|
19 х2,5
|
29,4
|
-
|
1398
|
-
|
|
24 х2,5
|
35,0
|
-
|
1829
|
-
|
|
27 х2,5
|
35,6
|
-
|
1958
|
-
|
|
30 х2,5
|
36,7
|
-
|
2118
|
-
|
|
37 х2,5
|
39,2
|
-
|
2449
|
-
|
