КМПвВЭнг-FRLS, КМПвЭВЭнг-FRLS
(индекс FR в марках кабелей означает огнестойкость (Fire Resistance), индекс LS в марках означает низкое дымо- и газовыделение (Low Smoke))
Кабели малогабаритные огнестойкие не распространяющие горение, с низким дымо- и газовыделением, предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000В частотой до 100 Гц и постоянным напряжением до 1000 В. Кабели изготавливаются для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
КМПвЭВЭнг-FRLS

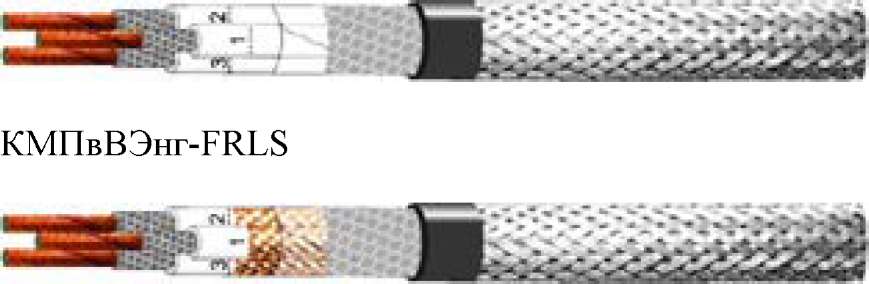

Конструкция:
1. Жила - медные проволоки.
2. Термический барьер.
3. Изоляция - сшитый полиэтилен.
4. Внутренний экран - обмотка из медных проволок.
5. Термический барьер.
6. Оболочка - ПВХ пластикат пониженной пожароопасности.
7. Внешний экран - обмотка из медных луженых проволок.
Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В-1.
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
Нераспространение горения - ГОСТ Р12176-89 (ГОСТ Р МЭК 332-3-96) категория А.
|
Температура окружающей среды при эксплуатации
|
от +50 0С до -300С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации
|
+90 0С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.)
|
+250 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании
|
+4000С
|
|
Снижение светопроницаемости при горении и тлении
|
не более 40%.
|
|
Огнестойкость кабелей не менее:
|
90 мин.
|
|
Минимально допустимый радиус изгиба при прокладке
|
3 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
3 года
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
Кабели соответствуют соответствует требованиям ТУ 16.К71-337-2004
|
Число жил, сечение,
мм
|
Номинальный наружный диаметр, мм
|
Расчетная масса, кг/км
|
|
КМПвВЭнг-FRLS
|
КМПвЭВЭнг-FRLS
|
КМПвВЭнг-FRLS
|
КМПвЭВЭнг-FRLS
|
|
2 х0,35
|
8,8
|
9,6
|
112
|
138
|
|
3 х0,35
|
9,2
|
10,1
|
130
|
159
|
|
4 х0,35
|
9,9
|
11,8
|
145
|
241
|
|
7 х0,35
|
12,4
|
13,6
|
246
|
328
|
|
10 х0,35
|
14,9
|
16,6
|
323
|
429
|
|
12 х0,35
|
15,3
|
17,0
|
342
|
464
|
|
14 х0,35
|
16,0
|
17,8
|
372
|
500
|
|
19 х0,35
|
17,5
|
20,1
|
444
|
653
|
|
24 х0,35
|
20,6
|
23,1
|
579
|
771
|
|
27 х0,35
|
21,0
|
23,5
|
611
|
833
|
|
30 х0,35
|
21,6
|
24,3
|
641
|
891
|
|
37 х0,35
|
23,1
|
26,0
|
731
|
1036
|
|
52 х0,35
|
26,7
|
31,0
|
938
|
1417
|
|
2 х0,5
|
9,1
|
9,9
|
123
|
144
|
|
3 х0,5
|
9,5
|
10,3
|
137
|
174
|
|
4 х0,5
|
10,2
|
11,5
|
155
|
233
|
|
7 х0,5
|
12,7
|
13,9
|
261
|
343
|
|
10 х0,5
|
15,4
|
17,0
|
341
|
450
|
|
12 х0,5
|
15,8
|
17,5
|
367
|
490
|
|
14 х0,5
|
16,5
|
18,9
|
400
|
558
|
|
19 х0,5
|
18,1
|
20,7
|
487
|
693
|
|
24 х0,5
|
21,3
|
23,8
|
621
|
829
|
|
27 х0,5
|
21,7
|
24,3
|
658
|
888
|
|
30 х0,5
|
22,4
|
25,1
|
706
|
951
|
|
37 х0,5
|
24,0
|
27,7
|
810
|
1170
|
|
52 х0,5
|
28,5
|
32,0
|
1110
|
1522
|
|
2 х0,75
|
9,5
|
10,3
|
133
|
162
|
|
3 х0,75
|
9,9
|
10,8
|
151
|
188
|
|
4 х0,75
|
10,7
|
12,6
|
175
|
267
|
|
7 х0,75
|
13,4
|
14,6
|
296
|
372
|
|
10 х0,75
|
16,2
|
17,9
|
386
|
488
|
|
12 х0,75
|
16,7
|
19,0
|
423
|
563
|
|
14 х0,75
|
17,4
|
19,8
|
465
|
639
|
|
19 х0,75
|
19,7
|
21,8
|
596
|
760
|
|
24 х0,75
|
22,6
|
25,1
|
721
|
923
|
|
27 х0,75
|
23,0
|
25,6
|
768
|
1004
|
|
30 х0,75
|
23,8
|
26,4
|
829
|
1078
|
|
37 х0,75
|
25,5
|
29,1
|
961
|
1326
|
|
52 х0,75
|
30,3
|
33,8
|
1310
|
1739
|
|
2 х1,0
|
10,2
|
11,4
|
148
|
213
|
|
3 х1,0
|
10,7
|
12,5
|
172
|
261
|
|
4 х1,0
|
12,5
|
13,5
|
254
|
319
|
|
7 х1,0
|
14,4
|
15,6
|
337
|
415
|
|
10 х1,0
|
17,6
|
19,9
|
448
|
606
|
|
12 х1,0
|
18,1
|
20,4
|
495
|
664
|
|
14 х1,0
|
19,6
|
21,4
|
574
|
721
|
|
19 х1,0
|
21,5
|
23,5
|
699
|
892
|
|
24 х1,0
|
24,7
|
28,0
|
845
|
1156
|
|
27 х1,0
|
25,2
|
28,5
|
915
|
1242
|
|
30 х1,0
|
26,0
|
29,4
|
980
|
1335
|
|
37 х1,0
|
28,7
|
31,6
|
1206
|
1552
|
|
52 х1,0
|
33,2
|
36,7
|
1569
|
2051
|
|
2 х1,5
|
12,2
|
13,0
|
231
|
260
|
|
3 х1,5
|
12,8
|
13,6
|
262
|
320
|
|
4 х1,5
|
13,7
|
14,7
|
303
|
366
|
|
7 х1,5
|
15,9
|
17,1
|
413
|
515
|
|
10 х1,5
|
20,2
|
21,9
|
591
|
711
|
|
12 х1,5
|
20,8
|
22,5
|
661
|
794
|
|
14 х1,5
|
21,8
|
23,6
|
716
|
885
|
|
19 х1,5
|
24,0
|
26,0
|
884
|
1100
|
|
24 х1,5
|
28,5
|
31,0
|
1147
|
1415
|
|
27 х1,5
|
29,0
|
31,6
|
1231
|
1528
|
|
30 х1,5
|
30,0
|
32,6
|
1323
|
1668
|
|
37 х1,5
|
32,2
|
35,1
|
1554
|
1952
|
|
2 х2,5
|
13,2
|
-
|
268
|
-
|
|
3 х2,5
|
13,8
|
-
|
315
|
-
|
|
4 х2,5
|
14,9
|
-
|
380
|
-
|
|
7 х2,5
|
17,4
|
-
|
528
|
-
|
|
10 х2,5
|
22,2
|
-
|
750
|
-
|
|
12 х2,5
|
22,8
|
-
|
831
|
-
|
|
14 х2,5
|
23,9
|
-
|
928
|
-
|
|
19 х2,5
|
26,4
|
-
|
1159
|
-
|
|
24 х2,5
|
31,4
|
-
|
1487
|
-
|
|
27 х2,5
|
32,0
|
-
|
1610
|
-
|
|
30 х2,5
|
33,1
|
-
|
1759
|
-
|
|
37 х2,5
|
35,6
|
-
|
2064
|
-
|
