КМПВЭнг-LS, КМПЭВЭнг-LS
(индекс LS в марках означает низкое дымо- и газовыделение (Low Smoke))
Кабели малогабаритные, не распространяющие горение, с низким дымо- и газовыделением, предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных установках при переменном и постоянном напряжении до 1000В. Климатическое исполнение УХЛ и Т, категория размещения 5 по ГОСТ 15150-69.
КМПЭВЭнг-LS

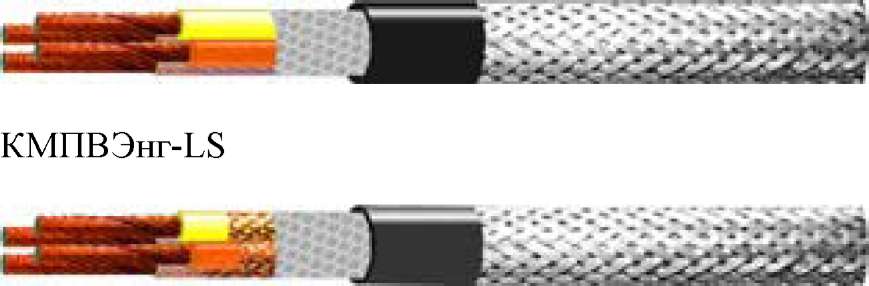

Конструкция:
1. Токопроводящая жила - медные проволоки.
2. Изоляция - полиэтилен.
3. Обмотка - слюдосодержащая лента.
4. Экран - оплетка из медных проволок.
5. Оболочка - ПВХ композиция пониженной пожароопаснсти.
6. Общий экран - оплетка из медных луженых проволок.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе в системах АС классов 2,3 и 4 по классификации ОПБ-88/97
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
Нераспространение горения - ГОСТ Р12176-89 (ГОСТ Р МЭК 332-3-96) категория А.
|
Температура окружающей среды при эксплуатации
|
от +50 0С до -500С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Предельно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании
|
+4000С
|
|
Снижение светопроницаемости при горении и тлении
|
не более 40%.
|
|
Минимально допустимый радиус изгиба при прокладке
|
3 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
3 года
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
Кабели соответствуют требованиям ТУ 16.К71-310-2001
|
Число жил, сечение, мм2
|
Номинальный наружный диаметр, мм
|
Расчетная масса, кг/км
|
|
КМПВЭнг-LS
|
КМПЭВЭнг-LS
|
КМПВЭнг-LS
|
КМПЭВЭнг-LS
|
|
2 х0,35
|
6,4
|
7,2
|
77
|
94
|
|
3 х0,35
|
6,6
|
7,5
|
82
|
106
|
|
4 х0,35
|
7,0
|
8,0
|
92
|
121
|
|
7 х0,35
|
7,9
|
9,2
|
117
|
166
|
|
10 х0,35
|
9,6
|
-
|
151
|
-
|
|
12 х0,35
|
9,8
|
12,5
|
165
|
300
|
|
14 х0,35
|
10,2
|
13,0
|
179
|
328
|
|
19 х0,35
|
11,5
|
14,2
|
252
|
396
|
|
24 х0,35
|
13,7
|
16,2
|
320
|
481
|
|
27 х0,35
|
14,0
|
1(5,5
|
341
|
5-8
|
|
30 х0,35
|
14,4
|
|
366
|
|
|
37 х0,35
|
15,3 |
18,2 |
411 |
644 |
|
52 х0,35
|
17,5
|
21,6
|
525
|
877
|
|
2 х0,5
|
6,6
|
7,1
|
82
|
98
|
|
3 х0,5
|
6,9
|
7,8
|
90
|
113
|
|
4 х0,5
|
7,3
|
8,3
|
102
|
130
|
|
7 х0,5
|
8,3
|
9,5
|
133
|
180
|
|
10 х0,5
|
10,0
|
-
|
171
|
-
|
|
12 х0,5
|
10,3
|
13,0
|
187
|
323
|
|
14 х0,5
|
10,7
|
13,5
|
204
|
354
|
|
19 х0,5
|
12,7
|
14,8
|
303
|
434
|
|
24 х0,5
|
14,4
|
16,9
|
361
|
521
|
|
27 х0,5
|
14,7
|
17,2
|
391
|
564
|
|
30 х0,5
|
15,1 |
|
415 |
|
|
37 х0,5
|
16,1
|
19,6
|
477
|
738
|
|
52 х0,5
|
19,1
|
22,6
|
645
|
964
|
|
2 х0,75
|
7,0
|
7,9
|
58
|
108
|
|
3 х0,75
|
7,3
|
8,2
|
67
|
127
|
|
4 х0,75
|
7,8
|
8,8
|
78
|
148
|
|
7 х0,75
|
8,9
|
10,2
|
112
|
206
|
|
10 х0,75
|
11,3
|
-
|
149
|
-
|
|
12 х0,75
|
11,6
|
13,9
|
169
|
369
|
|
14 х0,75
|
12,7
|
14,5
|
209
|
406
|
|
19 х0,75
|
13,8
|
15,8
|
264
|
500
|
|
24 х0,75
|
15,7
|
18,1
|
325
|
638
|
|
27 х0,75
|
16,0
|
19,1
|
354
|
696
|
|
30 х0,75
|
16,5
|
-
|
386
|
-
|
|
37 х0,75
|
17,6
|
21,1
|
458
|
869
|
|
52 х0,75
|
20,9
|
24,4
|
648
|
1140
|
|
2 х1,0
|
7,7
|
8.56
|
112
|
127
|
|
3 х1,0
|
8,1
|
8,96
|
126
|
148
|
|
4 х1,0
|
8,6
|
9,765
|
143
|
175
|
|
7 х1,0
|
10,0
|
12,22
|
196
|
302
|
|
10 х1,0
|
13,3
|
-
|
311
|
-
|
|
12 х1,0
|
13,6
|
15,3
|
342
|
445
|
|
14 х1,0
|
14,2
|
16,0
|
376
|
492
|
|
19 х1,0
|
15,5
|
17,6
|
459
|
610
|
|
24 х1,0
|
17,8
|
20,8
|
554
|
781
|
|
27 х1,0
|
18,1
|
21,3
|
598
|
852
|
|
30 х1,0
|
19,3
|
-
|
677
|
-
|
|
37 х1,0
|
20,7
|
23,5
|
790
|
1065
|
|
52 х1,0
|
23,9
|
28,1
|
1027
|
1475
|
|
1 х1,5
|
-
|
|
-
|
|
|
2 х1,5
|
8,7
|
9,56
|
143
|
150
|
|
3 х1,5
|
9,1
|
10,03
|
112
|
181
|
|
4 х1,5
|
9,9
|
11,26
|
138
|
245
|
|
7 х1,5
|
12,5
|
13,72
|
218
|
371
|
|
10 х1,5
|
15,3
|
-
|
286
|
-
|
|
12 х1,5
|
15,7
|
17,4
|
326
|
557
|
|
14 х1,5
|
16,4
|
18,8
|
369
|
655
|
|
19 х1,5
|
18,0
|
20,7
|
473
|
809
|
|
24 х1,5
|
21,4
|
23,8
|
620
|
994
|
|
27 х1,5
|
21,8
|
24,4
|
679
|
1087
|
|
30 х1,5
|
22,5
|
-
|
741
|
-
|
|
37 х1,5
|
24,2
|
27,8
|
885
|
1431
|
|
52 х1,5
|
28,9
|
32,3
|
1256
|
1896
|
|
2 х2,5
|
9,8
|
|
188
|
|
|
3 х2,5
|
10,3
|
|
217
|
|
|
4 х2,5
|
11,6
|
|
291
|
|
|
7 х2,5
|
14,1
|
|
446
|
|
|
10 х2,5
|
17,4
|
|
562
|
|
|
12 х2,5
|
17,9
|
|
628
|
|
|
14 х2,5
|
19,4
|
|
739
|
|
|
19 х2,5
|
21,3
|
|
929
|
|
|
24 х2,5
|
24,6
|
|
1135
|
|
|
27 х2,5
|
25,1
|
|
1232
|
|
|
30 х2,5
|
26,0
|
|
1345
|
|
|
37 х2,5
|
28,7
|
|
1662
|
|
