КМПВ, КМПЭВ

Малогабаритные кабели, предназначены для неподвижной прокладки монтажа цепей управления, сигнализации, связи, межприборных соединений, в том числе на судах морского флота неограниченного района плавания, речного флота, береговых плавучих сооружениях, работающих при номинальных переменных напряжениях 500 и 1000В частоты не более 200 кГц или соответственно при постоянных 750 и 1500 В. Климатическое исполнение В по ГОСТ В 20.39.404-81.

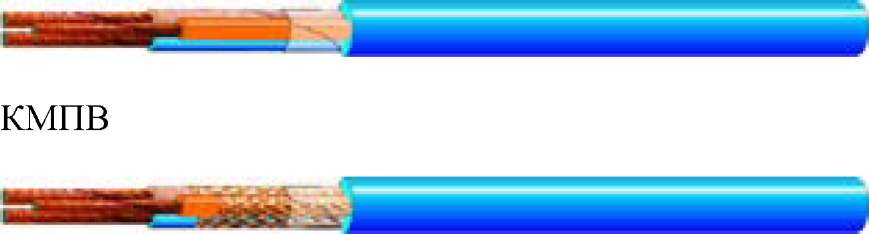

КМПЭВ

Конструкция:

1. Токопроводящая жила - медные проволоки.

2. Изоляция - полиэтилен

3. Экран - оплетка из медных проволок

4. Оболочка - ПВХ пластикат

Технические и эксплутационные характеристики

Температура окружающей среды при эксплуатации

от +65 0С до -50 0С

Относительная влажность воздуха (при t0 +35 0С)

98%

Длительно допустимая t0 нагрева жил при эксплуатации

+70 0С

Минимальная t0 прокладки кабеля без предварительного подогрева

- 15 0С

Минимально допустимый радиус изгиба при прокладке:

3 диам. кабеля

Срок службы

23 года

Гарантийный срок эксплуатации

23 года

Кабели стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, повышенному атмосферному давлению, соляному туману, плесневым грибам и статической пыли.

Кабели при эксплуатации в цепях управления и сигнализации. Межприборных соединений, в силовых и осветительных сетях, при неподвижной прокладке должны быть защищены от прямого воздействия солнечной радиации и механических повреждений.

Кабели соответствуют требованиям ТУ 16-705.169-80

Число жил, сечение, мм2

Номинальный диаметр, мм

Расчетная масса, кг/км

КМПВ

КМПЭВ

КМПВ

КМПЭВ

1х0,35

3,98

-

19,1

2 х0,35

5,56

6,4

36,2

46,7

3 х0,35

5,80

6,7

41,2

58,2

4 х0,35

6,21

7,2

48,2

70,9

7 х0,35

7,14

8,4

68,1

106,9

10 х0,35

8,76

-

90,1

-

12 х0,35

9,0

11,3

101,3

183,1

14 х0,35

9,41

11,8

113,9

206,6

19 х0,35

10,34

13,0

144

264

24 х0,35

12,52

15,0

193

327

27 х0,35

12,76

15,3

210

359,6

30 х0,35

13,17

-

228,6

-

37 х0,35

14,10

17,0

268,6

471,1

52 х0,35

16,33

20,4

359,7

665

1х0,5

4,1

-

21

-

2 х0,5

5,8

6,6

40,6

50,6

3 х0,5

6,06

7,0

47,1

63,6

4 х0,5

6,5

7,5

55,5

77,7

7 х0,5

7,5

8,7

79,7

117,9

10 х0,5

9,24

-

105,9

-

12 х0,5

9,5

11,8

120,1

202,3

14 х0,5

9,94

12,3

135,1

228,4

19 х0,5

11,54

13,6

186,4

292,9

24 х0,5

13,24

15,7

229,8

363,4

27 х0,5

13,5

16,0

250,5

400,2

30 х0,5

13,94

-

272,5

-

37 х0,5

14,94

18,4

323,3

547,4

52 х0,5

17,94

21,4

457,2

741,4

1х0,75

4,31

-

24,6

-

2 х0,75

6,22

7,1

49,7

58,3

3 х0,75

6,51

7,4

58,6

74,2

4 х0,75

7,0

8,0

69,8

91,2

7 х0,75

8,13

9,4

102,8

140,4

10 х0,75

10,08

-

137,3

-

12 х0,75

10,37

12,7

157

240,8

14 х0,75

11,46

13,3

191,9

272,8

19 х0,75

12,59

14,6

245,1

352,2

24 х0,75

14,5

16,9

302,7

437,1

27 х0,75

14,79

17,9

331,6

504,4

30 х0,75

15,28

-

362,8

-

37 х0,75

16,41

19,9

433,1

660,2

52 х0,75

19,7

23,2

611,1

897,2

1х1,0

4,66

29,3

-

2 х1,0

6,92

7,8

61,8

70,5

3 х1,0

7,26

8,2

73,1

90,9

4 х1,0

7,85

8,9

88

112,7

7 х1,0

9,18

11,0

130,3

189,3

10 х1,0

12,1

-

189,2

-

12 х1,0

12,4

14,1

215,9

301,8

14 х1,0

13,0

14,8

243,5

342,7

19 х1,0

14,3

16,4

311,7

443,8

24 х1,0

16,6

19,6

387

577,7

27 х1,0

17,0

20,1

425

636,2

30 х1,0

18,1

-

488,6

-

37 х1,0

19,5

22,3

583,2

838

52 х1,0

22,7

26,9

789,4

1188,5

1х1,5

5,16

-

58,7

-

2 х1,5

7,92

8,8

84,1

88,4

3 х1,5

8,33

9,2

100,8

115,5

4 х1,5

9,05

10,1

122,4

144,5

7 х1,5

11,28

12,5

199

243,7

10 х1,5

14,08

264,7

-

12 х1,5

14,49 16,2

303,9

391,6

14 х1,5

15,21

17,6

345,3

468,1

19 х1,5

16,84

19,5

447,3

606,2

24 х1,5

20,2

22,6

581,9

754,1

27 х1,5

20,61

23,2

640

833,2

30 х1,5

21,33

-

698,9

-

37 х1,5

22,96

26,6

841,9

1145,6

52 х1,5

27,65

31,1

1192,9

1560,6

1х2,5

5,7

-

52,2

-

2 х2,5

9,0

-

119,5

-

3 х2,5

9,5

-

147

-

4 х2,5

10,35

-

180,8

-

7 х2,5

12,9

296,3

10 х2,5

16,24

-

397,6

12 х2,5

16,74

-

460,5

-

14 х2,5

18,19

-

549,6

-

19 х2,5

20,14

-

715,6

-

24 х2,5

23,44

-

892,2

-

27 х2,5

23,94

-

986,1

-

30 х2,5

24,79

1082,2

37 х2,5

27,54

-

1355,5
