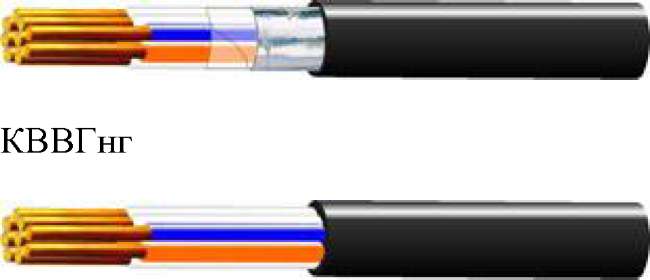

КВВГнг , КВВГЭнг

Кабели контрольные предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частотой до 100 Гц.

Климатическое исполнение УХЛ и Т, категорий размещения 3 и 4 по ГОСТ 15150.

КВВГЭнг

Конструкция:

1. Токопроводящая жила - медная проволока.

2. Изоляция - ПВХ пластикат.

3. Экран - обмотка медной фольгой или медной лентой.

4. Оболочка - ПВХ пластикат пониженной горючести.

Кабель КВВГнг предназначен для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации и для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

Кабель КВВГЭнг предназначен для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации и защиты электрических цепей от влияния внешних электрических полей, а так же для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

Технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации

от +50 0С до -30 0С

Относительная влажность воздуха (при t0 +35 0С)

98%

Длительно допустимая t0 нагрева жил при эксплуатации

+70 0С

Максимально допустимая t0 жил при коротком замыкании (4 сек.)

+1600С

Минимальная t0 прокладки кабеля без предварительного подогрева

- 15 0С

Минимально допустимый радиус изгиба при прокладке:

- одножильного кабеля

- многожильного кабеля

10 диам. кабеля 7,5 диам. кабеля

Срок службы

30 лет

Гарантийный срок эксплуатации

5 лет

При маркировке каждой жилы кабеля (цифровая или цветовая), в обозначение марки добавляется буква «ц» (КВВГнгЦ).

Кабели соответствуют требованиям ТУ 16.К13-030-2003

Число жил, сечение, мм2

Номинальный наружный диаметр,мм

Расчетная масса, кг/км

КВВГнг

КВВГЭнг

КВВГнг кввгэнг

4х 0,75

7,6

9,8

95

139

5х0,75

8,3

11,1

111

172

7х0,75

9,5

11,7

152

201

10х0,75

11,7

13,9

209

262

14х0,75

12,6

14,8

254

317

19х0,75

13,9

16,1

318

389

27х0,75

16,3

18,9

435

528

37х0,75

18,6

20,8

556

663

52х0,75

21,6

24,4

736

905

61х0,75

22,9

25,7

846

1023

4х 1,0

8,0

10,8

103

170

5х1,0

9,3

11,5

134

192

7х1,0

10,0

12,2

167

228

10х1,0

12,3

14,5

231

299

14х1,0

13,3

15,5

286

367

19х1,0

14,7

16,9

363

454

27х1,0

17,3

19,9

501

619

37х1,0

19,7

21,9

665

784

52х1,0

23,0

25,8

904

1074

61х1,0

24,8

27,2

1059

1219

4х 1,5

9,2

11,4

142

199

5х1,5

10,0

12,2

167

227

7х1,5

10,7

12,9

210

274

10х1,5

13,3

15,5

294

364

14х1,5

14,4

16,6

370

454

19х1,5

15,9

18,5

473

587

27х1,5

19,3

21,5

674

781

37х1,5

21,5

24,3

875

1036

52х1,5

25,5

27,9

1219

1377

61х1,5

27,0

29,4

1399

1571

4х 2,5

10,2

12,4

193

253

5х2,5

11,0

13,2

229

293

7х2,5

11,9

14,1

293

362

10х2,5

14,9

17,1

414

487

14х2,5

16,1

18,7

529

638

19х2,5

17,9

20,5

685

808

27х2,5

21,7

24,5

976

1125

37х2,5

24,7

27,1

1301

1455

52х2,5

28,9

33,0

1780

1985

4х4,0

11,8

14,0

278

337

7х4,0

14,0

16,2

431

503

10х4,0

17,6

20,2

615

708

4х6,0

13,0

15,2

373

434

7х6,0

15,5

17,7

588

663

10х6,0

20,0

22,2

861

937
