КПБбПнг-HF
(индекс HF в марках кабелей означает не содержащий галогенов (Halogen-Free)
Кабели контрольные, не распространяющие горение, не содержащих галогенов, предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 частотой до 100Гц, в том числе для эксплуатации в системах АС класса 3Н по классификации ПНАЭ Г-1-001-97. Климатическое исполнение В, категории размещения 3,4 по ГОСТ 15150-69.
КПБбПнг-HF

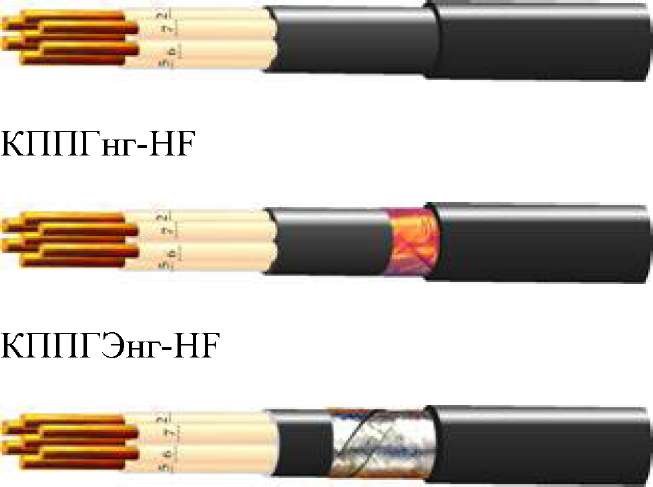

Конструкция:
1. Токопроводящая жила - медная проволока.
2. Изоляция - полимерная композиция не содержащая галогенов.
3. Внутренняя экструдированная оболочка - полимерная композиция не содержащая галогенов.
4. Экран - обмотка медной фольгой (для КППГЭнг-HF)
5. Броня - две стальные оцинкованные ленты (для КПБбПнг-HF)
6. Оболочка - полимерная композиция не содержащая галогенов.
Кабели предназначены для прокладки в производственных и офисных помещениях, в которых установлены компьютеры и другая микропроцессорная техника, а также в сооружениях метрополитена, жилых и общественных зданиях (в кинотеатрах, медицинских и учебных учреждениях, магазинах и т.п.).
Кабели марок КППГнг-HF и КППГЭнг-HF применяются для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.
Кабель марки КПБбПнг-HF применяется для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75
Кабели не распространяют горение при групповой прокладке.
|
Температура окружающей среды при эксплуатации:
|
от +50 0С до -30 0С
|
|
Относительная влажность воздуха (при t0 +35 0С):
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации:
|
+70 0С
|
|
Допустимый нагрев жил кабелей в режиме перегрузки:
|
+90 0С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.):
|
+1600С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева:
|
- 15 0С
|
|
Предельная t0 токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании:
|
+4000С
|
|
Содержание газов галогеносодержащих кислот в пересчете на HCl :
|
5,0 мг/г
|
|
Показатель pH (кислотное число):
|
4,3
|
|
Снижение светопроницаемости при горении и тлении:
|
не более 40%.
|
|
Минимально допустимый радиус изгиба при
прокладке: бронированный кабель
|
10 диам. кабеля
|
|
небронированный кабель
|
6 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
5 лет
|
Кабель соответствует требованиям ТУ 16К.71-304-2001
|
Число жил, сечение мм 2
|
Номинальный наружный диаметр, мм
|
Расчетная масса, кг/км
|
|
|
КППГнг-HF
|
КППГЭнг-HF
|
КПБбПнг-HF
|
КППГнг-HF
|
КППГЭнг-HF
|
КПБбПнг-HF
|
|
4x1,0
|
10,4
|
10,7
|
13,0
|
169
|
185
|
326
|
|
5x1,0
|
11,1
|
11,4
|
13,7
|
192
|
210
|
360
|
|
7x1,0
|
11,8
|
12,1
|
14.4
|
230
|
248
|
407
|
|
10x1,0
|
14,7
|
14,9
|
16,7
|
341
|
357
|
535
|
|
14x1,0
|
15,7
|
15.9
|
17,7
|
403
|
420
|
611
|
|
19x1,0
|
17,1
|
17,3
|
19,1
|
493
|
511
|
720
|
|
27x1,0
|
19,7
|
19,9
|
21,7
|
659
|
680
|
924
|
|
37x1,0
|
21,7
|
21,9
|
24,3
|
825
|
848
|
1154
|
|
52х1,0
|
25,6
|
25,8
|
27,6
|
1083
|
1161
|
1479
|
|
4x1,5
|
11,0
|
11,3
|
13,6
|
200
|
218
|
367
|
|
5x1,5
|
11,8
|
12,1
|
14,4
|
230
|
248
|
408
|
|
7x1,5
|
12,5
|
12,7
|
15,1
|
279
|
293
|
469
|
|
10x1,5
|
15,7
|
15,9
|
17,7
|
414
|
431
|
622
|
|
14x1,5
|
16,8
|
17,0
|
18,8
|
497
|
516
|
720
|
|
19x1,5
|
18,3
|
18,5
|
20,3
|
616
|
635
|
861
|
|
27x1,5
|
21,3
|
21,5
|
23,9
|
830
|
852
|
1153
|
|
37x1 ,5
|
24,1
|
24,3
|
26,1
|
1039
|
1112
|
1408
|
|
52х1,5
|
27,1
|
27,9
|
29,7
|
1410
|
1480
|
1825
|
|
4x2,5
|
12,6
|
12,2
|
14,6
|
227
|
271
|
440
|
|
5x2,5
|
13,4
|
13,6
|
15,4
|
319
|
333
|
495
|
|
7x2,5
|
14,3
|
14,5
|
16,3
|
392
|
407
|
580
|
|
10x2,5
|
17,3
|
17,5
|
19,3
|
551
|
570
|
782
|
|
14x2,5
|
18,5
|
18,7
|
20,5
|
675
|
694
|
923
|
|
19x2,5
|
20,3
|
20,5
|
22,3
|
847
|
869
|
1121
|
|
27x2,5
|
24,3
|
24,5
|
26,3
|
1192
|
1217
|
1517
|
|
37x2,5
|
26,9
|
27,1
|
28,9
|
1522
|
1550
|
1884
|
|
52х2,5
|
31,1
|
31,3
|
33,1
|
1999
|
2031
|
2421
|
|
4x4,0
|
14,2
|
14,4
|
16,2
|
376
|
391
|
562
|
|
7x4,0
|
16,4
|
16,6
|
18,4
|
588
|
565
|
764
|
|
10x4,0
|
20,0
|
20,2
|
22,0
|
841
|
801
|
1049
|
|
4x6,0
|
15,4
|
15,6
|
17,4
|
482
|
499
|
686
|
|
7x6,0
|
17,9
|
18,1
|
19,9
|
772
|
738
|
958
|
|
10x6,0
|
22,0
|
22,2
|
24,6
|
1112
|
1055
|
1367
|
