КППГЭнг-FRHF, КППГЭнг-FRHF
(индекс FR в марках кабелей означает огнестойкость (Fire Resistans)
(индекс HF в марках кабелей означает не содержащий галогенов (Halogen-Free)
Кабели контрольные огнестойкие, не распространяющие горение, предназначенные для передачи и распределения электроэнергии в стационарных установках при номинальном напряжении 0,66 и 1,0 кВ частотой до 100 Гц, для общепромышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.

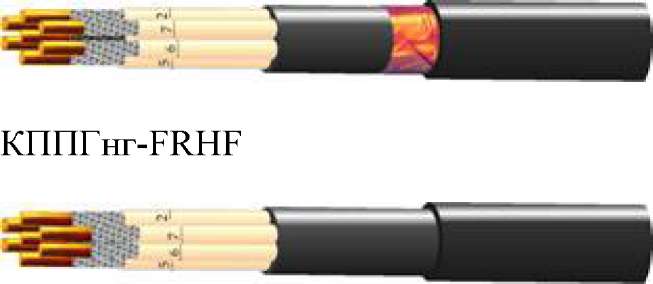

КППГЭнг- FRHF
Конструкция:
1. Жила - медная проволока;
2. Термический барьер - слюдосодержащая лента;
3. Изоляция - полимерная композиция не содержащая галогенов.
4. Внутренняя оболочка - полимерная композиция не содержащая галогенов.
5. Экран - медная фольга (для КППГЭнг- FRHF).
6. Оболочка - полимерная композиция не содержащая галогенов.
Кабели марок КППГнг-FRHFи КППГЭнг- FRHF применяются для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования на АС вне гермозоны, в электрических цепях, сохраняющих работоспособность при пожаре.
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
Нераспространение горения - ГОСТ Р12176-89 (ГОСТ Р МЭК 332-3-96) категория А.
|
Температура окружающей среды при эксплуатации:
|
от +50 0С до -50 0С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.)
|
+250 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Предельная t0 токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании
|
+4000С
|
|
Содержание газов галогеносодержащих кислот в пересчете на HCl :
|
5,0 мг/г
|
|
Показатель pH (кислотное число):
|
4,3
|
|
Снижение светопроницаемости при горении и тлении
|
не более 40%.
|
|
Огнестойкость кабелей не менее:
|
180 мин.
|
|
Минимально допустимый радиус изгиба при прокладке:
|
6 диам. кабеля
|
|
Срок службы
|
40 лет
|
|
Гарантийный срок эксплуатации
|
5 лет
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
Кабели соответствуют ТУ 16.К71-339-2004
|
Число
жил,
сечение
мм
|
Номинальный наружный диаметр, мм
|
Расчетная масса, кг/км |
|
КППГнг-FRHF
|
КППГЭнг-FRHF |
КППГнг-FRHF |
КППГЭнг-FRHF |
|
4x1,0
|
13,9
|
14,0
|
274
|
299
|
|
5x1,0
|
14,9
|
15,0
|
316
|
343
|
|
7x1,0
|
15,9
|
16,0
|
370
|
400
|
|
10x1,0
|
19,4
|
19,5
|
522
|
560
|
|
14x1,0
|
20,8
|
20,9
|
612
|
653
|
|
19x1,0
|
22,8
|
22,9
|
748
|
793
|
|
27x1,0
|
27,6
|
27,7
|
1065
|
1119
|
|
37x1,0
|
30,5
|
30,6 |
1320 |
1381
|
|
52х1,0
|
35,8
|
35,9
|
1789
|
1861
|
|
4x1,5
|
14,5
|
14,6
|
310
|
337
|
|
5x1,5
|
15,6
|
15,7
|
362
|
391
|
|
7x1,5
|
16,7
|
16,8
|
426
|
457
|
|
10x1,5
|
20,4
|
20,5
|
605
|
645
|
|
14x1,5
|
21,9
|
22,0
|
718
|
761
|
|
19x1,5
|
24,9
|
25,0
|
937
|
985
|
|
27x1,5
|
29,1
|
29,2
|
1261
|
1319
|
|
37x1 ,5
|
32,3
|
32,4
|
1578
|
1642
|
|
52х1,5
|
37,9
|
38,0
|
2147
|
2224
|
|
4x2,5
|
15,4
|
15,6
|
376
|
405
|
|
5x2,5
|
16,6
|
16,8
|
444
|
476
|
|
7x2,5
|
17,9
|
18,0
|
529
|
564
|
|
10x2,5
|
22,0
|
22,1
|
758
|
801
|
|
14x2,5
|
24,4
|
24,6
|
964
|
1011
|
|
19x2,5
|
26,9
|
27,0
|
1197
|
1249
|
|
27x2,5
|
31,6
|
31,7
|
1627
|
1690
|
|
37x2,5
|
35,5
|
35,6
|
2096
|
2167
|
|
52х2,5
|
41,2
|
41,1
|
2818
|
2902
|
|
4x4,0
|
17,1
|
17,2
|
487
|
519
|
|
7x4,0
|
19,9
|
20,0
|
702
|
741
|
|
10x4,0
|
25,4
|
26,0
|
1067
|
1144
|
|
4x6,0
|
18,3
|
18,4
|
601
|
636
|
|
7x6,0
|
21,4
|
21,5
|
886
|
928
|
|
10x6,0
|
27,5
|
28,0
|
1343
|
1426 |
