БПВЛ, БПВЛЭ

БПВЛ, БПВЛЭ

Провода предназначены для фиксированного монтажа электрической сети, в Т.ч. авиационной техники и работы при номинальном напряжении до 250 В переменного тока частоты до 2 кГц или 500 В постоянного тока.

БПВЛ - провод бортовой с жилой из медных луженых проволок, с изоляцией из ПВХ-пластиката, в оплетке из хлопчатобумажной пряжи или комбинированной оплетке из антисептированной крученой хлопчатобумажной пряжи и синтетических нитей, лакированный; БПВЛЭ - то же, с экраном из медных луженых проволок.

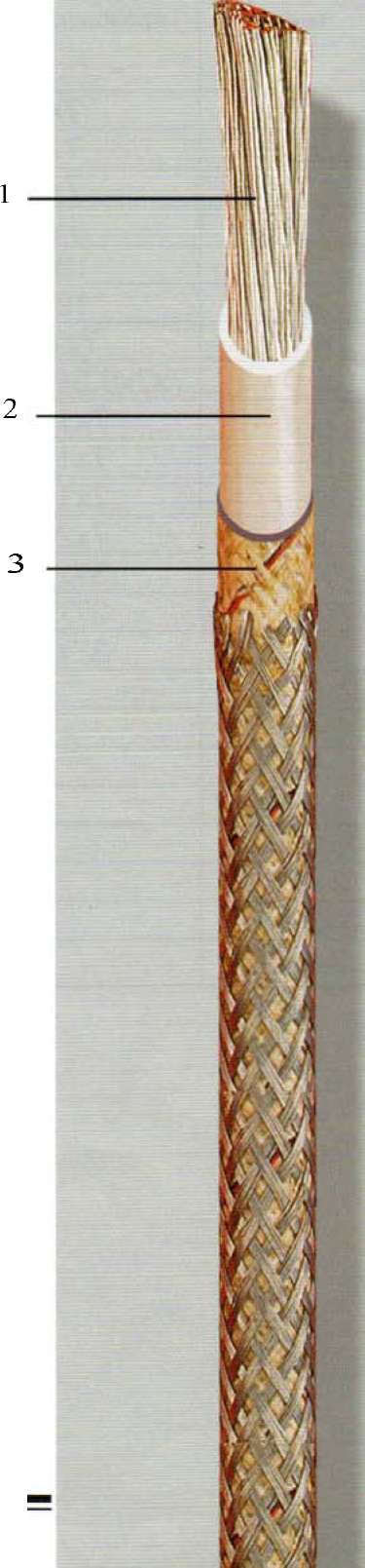

Конструкция:

1 . Жила - медная луженая проволока;

2. Изоляция- ПВХ пластикат;

3. Оболочка- хлопчатобумажная пряжа;

4. Экран - медная луженая проволока.

Электрическое сопротивление изоляции 1 м провода при температуре 20°С 5102МОм для проводов сечением 0,35-4,0 мм2, 1 О МОм для остальных сечений.

Испытательное напряжение переменного тока частоты 50 Гц - 1500 В.

Провода предназначены для работы в диапазоне температур от минус 60 до + 70°С.

Кабель стоек к воздействию относительной влажности воздуха до 98% при температуре +40°С, пониженного до 6,7102 Па (5 мм рт. ст.) и повышенного до 3 атм., масла и бензина, соляного тумана и атмосферных осадков (не-экранированных проводов).

Срок службы - 15 лет.

Кабели по своим характеристикам соответствуют требованиям ТУ 16-505.911-76.

Таблица расчетной массы наружного диаметра.

и номинального

Сечение жил, мм2 Число и диаметр проволок жилы, мм

Номинальный наружный диаметр, мм

Расчетная масса, кг/км

БПВЛ

БПВЛЭ

БПВЛ

БПВЛЭ

0,35 7х0,26

2,32

2,80

6,95

14,3

0,5 7х0,30

2,54

3,02

8,78

16,2

0,75 7х0,37

2,75

3,23

11,7

19,5

1,0 19х026

3,04

3,52

15,7

25,1

1,5

19х0,32

3,44

4,04

21,9

37,3

2,5

19х0,42

4,0

4,60

33,6

49,6

4,0

7х7х0,32

4,78

5,38

49,3

66,9

6,0

7х7х0,39/ 7х11 х0,32

6,01 /6,48

69,4/74,5

92,2/97,3

10,0

7х13х0,37

7,7

113

139

16,0

7х12х0,49

8,9

174

202

25,0

7х19х0,49

10,15

266

298

35.0

7х27х0,49

12,44

380

432

50,0

37х7х0,49

13.69

510

568

70,0

27х7х0,68

15,95

705

775

95,0

37х7х0,68

17,68

949

1027

2х0.35


5,24

-

31,5

2х0,5


5,68

-

35,4

2х0.75


6 10

-

41 6

2х1,0


668

-

50,3

3х0,35


559

-

42,0

3х0,5


606

-

48,4

3х0.75


651

-

59,8

3х1,0


7,14

-

73,3
