МПО, МПОЭ
мпо,мпоэ
Провода монтажные теплостойкие предназначены для фиксированного внут-риприборного и межприборного монтажа электрических устройств при номинальном напряжении до 380 В частоты до 2 кГц и до 160 В частоты до 4 МГц или 550 В постоянного тока.
МПО - провод из медных луженых проволок, с изоляцией из радиационно сшитого полиэтилена;

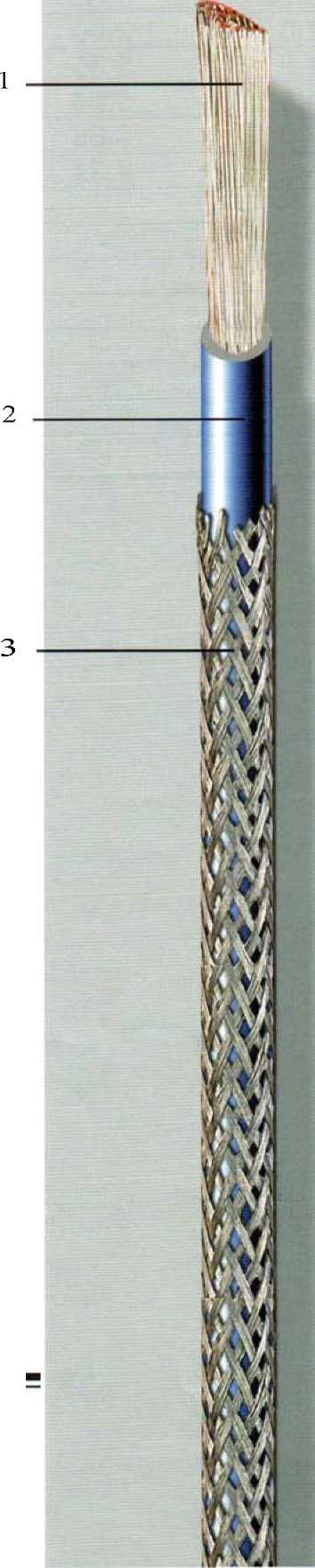

МПОЭ - то же, с экраном из медных луженых проволок. Конструкция:
1 . Жила - медная луженая проволока;
2. Изоляция- радиационно-сшитый полиэтилен;
3. Экран - медная луженая проволока.
Провода выпускаются семи цветов.
Провода предназначены для работы в диапазоне температур от -60 до +1000С. Провод выдерживает испытание напряжением 2000 В переменного тока частотой 50
Гц.
Электрическое сопротивление изоляции в нормальных климатических условиях пересчитанное на 1 км провода и температуру +200С - не менее 100 МОм.
Кабель стоек к воздействию относительной влажности воздуха до 98% при температуре +350С.
Строительная длина - не менее 50 м.
Срок службы - 12 лет
Кабели по своим характеристикам соответствуют требованиям ТУ 16-505.339-79.
Таблица расчетной массы и номинального наружного диаметра
|
Номинальный наружный диаметр, мм 1
|
Расчетная масса, КГ/КМ
|
|
сечение мм 2
|
мпо
|
мпоэ
|
мпо
|
мпоэ
|
|
1х0,12
|
1,05
|
1,53
|
1,89
|
7,23
|
|
1х 0,20
|
1,20
|
1,68
|
2,91
|
8,26
|
|
1х 0,35
|
1,45
|
1,93
|
4,39
|
9,79
|
|
1х 0,5
|
1,64
|
2,12
|
6,16
|
11,6
|
|
1х0,75
|
1,85
|
2,33
|
9,03
|
14,5
|
|
1х 1,0
|
2,00
|
2,48
|
11,2
|
18,5
|
|
1х 1,5
|
2,39
|
2,78
|
16,3
|
23,7
|
|
1х 2,5
|
3,04
|
3,64
|
27,3
|
40,4
|
|
1х 4,0
|
3,68
|
4,28
|
41,2
|
54,7
|
|
1х 6,0
|
4,31
|
4,90
|
59,9
|
77,8
|
|
2х0,12
|
-
|
2,58
|
-
|
11.3
|
|
2х 0,20
|
_
|
2,88
|
-
|
13,5
|
|
2х0.35
|
-
|
3,38
|
-
|
18,6
|
|
2х0.5
|
_
|
3,76
|
-
|
22,4
|
|
3х0.12
|
_
|
2,74
|
-
|
13.2
|
|
3х 0,20
|
-
|
3,06
|
-
|
16.5
|
|
3х0,35
|
_
|
3,60
|
-
|
23.4
|
|
3х0,5
|
-
|
4,01
|
-
|
29,1
|
