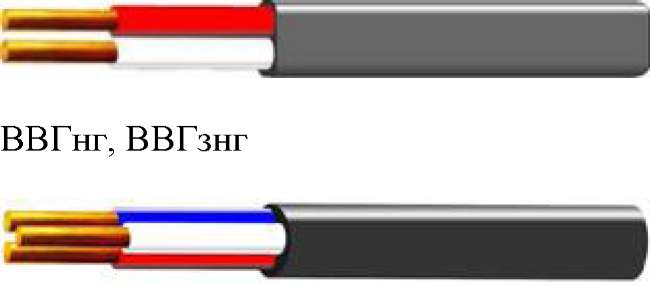

ВВГнг, ВВГзнг
Кабели силовые предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частотой до 100 Гц.
Климатическое исполнение УХЛ и Т, категорий размещения 3 и 4 по ГОСТ 15150.
ВВГ-Пнг
Конструкция:
1. Токопроводящая жила - медная проволока.
2. Изоляция - ПВХ пластикат пониженной пожароопасности.
3. Заполнение - ПВХ пластикат пониженной пожароопасности (для ВВГзнг).
4. Оболочка - ПВХ пластикат пониженной пожароопасности.
Кабели применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.
Кабель ВВГнг и ВВГ-Пнг применяется для прокладки в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации; для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью; для прокладки на специальных кабельных эстакадах, по мостам и в блоках. Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели могут использоваться в местах, подверженных вибрации.
Кабель марки ВВГзнг применяют для электроснабжения электроустановок, требующих уплотнения кабелей при вводе в электрооборудование.
Технические и эксплуатационные характеристики
|
Температура окружающей среды при эксплуатации
|
от +50 0С до -30 0С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.)
|
+1600С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Минимально допустимый радиус изгиба при прокладке:
- одножильного кабеля
- многожильного кабеля
|
10 диам. кабеля 7,5 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
5 лет
|
Кабели соответствуют ТУ 16.К13-030-200
|
Число жил, сечение, мм2
|
Номинальный наружный диаметр, мм
|
Расчетная масса, кг/км
|
|
ВВГнг
|
ВВГ-Пнг
|
ВВГзнг
|
ВВГнг
|
ВВГ-Пнг
|
ВВГзнг
|
|
2х1,5
|
7,6
|
5,0х7,6
|
7,6
|
91
|
72,8
|
94
|
|
3х1,5
|
8,0
|
-
|
8,0
|
109
|
-
|
113
|
|
4х1,5
|
9,2
|
-
|
9,2
|
143
|
-
|
148
|
|
5х1,5
|
10,0
|
-
|
-
|
173
|
-
|
-
|
|
2х1,5+1х1,0
|
7,9
|
-
|
-
|
105
|
-
|
-
|
|
3х1,5+1х1,0
|
9,2
|
-
|
-
|
140
|
-
|
-
|
|
4х1,5+1х1,0
|
10,0
|
-
|
-
|
168
|
-
|
-
|
|
2х2,5
|
8,4
|
5,4х8,4
|
8,4
|
121
|
97,1
|
125
|
|
3х2,5
|
9,4
|
-
|
9,4
|
161
|
-
|
166
|
|
4х2,5
|
10,2
|
-
|
10,2
|
195
|
-
|
200
|
|
5х2,5
|
11,0
|
-
|
-
|
234
|
-
|
-
|
|
2х2,5+1х1,5
|
9,4
|
-
|
-
|
154
|
-
|
-
|
|
3х2,5+1х1,5
|
10,2
|
-
|
10,2
|
187
|
-
|
193
|
|
4х2,5+1х1,5
|
11,0
|
-
|
-
|
227
|
-
|
-
|
|
2х4,0
|
10,3
|
6,1х9,8
|
10,3
|
187
|
138-
|
194
|
|
3х4,0
|
10,8
|
-
|
10,8
|
229
|
-
|
235
|
|
4х4,0
|
11,8
|
-
|
11,8
|
280
|
-
|
187
|
|
5х4,0
|
12,9
|
-
|
-
|
343
|
-
|
-
|
|
2х4,0+1х2,5
|
10,8
|
-
|
-
|
218
|
-
|
-
|
|
3х4,0+1х2,5
|
11,8
|
-
|
11,8
|
269
|
-
|
276
|
|
4х4,0+1х2,5
|
12,9
|
-
|
-
|
334
|
-
|
-
|
|
2х6,0
|
11,3
|
6,6х10,8
|
11,3
|
244
|
182
|
251
|
|
3х6,0
|
11,9
|
-
|
11,9
|
304
|
-
|
311
|
|
4х6,0
|
13,0
|
-
|
13,0
|
376
|
-
|
383
|
|
5х6,0
|
14,2
|
-
|
-
|
462
|
-
|
-
|
|
2х6,0+1х2,5
|
11,5
|
-
|
-
|
264
|
-
|
-
|
|
2х6,0+1х4,0
|
11,9
|
-
|
-
|
289
|
-
|
-
|
|
3х6,0+1х2,5
|
12,6
|
-
|
12,6
|
337
|
-
|
344
|
|
3х6,0+1х4,0
|
13,0
|
-
|
13,0
|
360
|
-
|
368
|
|
4х6,0+1х2,5
|
14,2
|
-
|
-
|
436
|
-
|
-
|
|
4х6,0+1х4,0
|
14,2
|
|
|
446
|
|
|
|
2х10,0
| 13,8 | - | - | 378 | - | - |
|
3х10,0
|
14,6
|
-
|
-
|
477
|
-
|
-
|
|
4х10,0
|
16,0
|
-
|
-
|
593
|
-
|
-
|
|
5х10,0
|
17,6
|
-
|
-
|
686
|
-
|
-
|
|
2х10,0+1х4,0
|
13,8
|
-
|
-
|
404
|
-
|
-
|
|
2х10,0+1х6,0
|
13,9
|
-
|
-
|
424
|
-
|
-
|
|
3х10,0+1х4,0
|
15,0
|
-
|
-
|
511
|
-
|
-
|
|
3х10,0+1х6,0
|
15,4
|
-
|
-
|
542
|
-
|
-
|
|
4х10,0+1х4,0
|
17,6
|
-
|
-
|
622
|
-
|
-
|
|
4х10,0+1х6,0
|
17,6
|
-
|
-
|
642
|
-
|
-
|
|
2х16,0
|
15,6
|
-
|
-
|
530
|
-
|
-
|
|
3х16,0
|
16,5
|
-
|
-
|
681
|
-
|
-
|
|
4х16,0
|
18,6
|
-
|
-
|
873
|
-
|
-
|
|
5х16,0
|
20,5
|
-
|
-
|
1012
|
-
|
-
|
|
2х16,0+1х6,0
|
15,6
|
-
|
-
|
572
|
-
|
-
|
|
2х16,0+1х10,0
|
16,6
|
-
|
-
|
639
|
-
|
-
|
|
3х16,0+1х6,0
|
17,0
|
-
|
-
|
734
|
-
|
-
|
|
3х16,0+1х10,0
|
18,6
|
-
|
-
|
831
|
-
|
-
|
|
4х16,0+1х6,0
|
20,5
|
-
|
-
|
910
|
-
|
-
|
|
4х16,0+1х10,0
|
20,5
|
|
|
954
|
|
|
|
3х25,0
| 20,4 |
|
| 993 |
|
|
|
4х25,0
|
22,4
|
-
|
-
|
1273
|
-
|
-
|
|
5х25,0
|
25,1
|
-
|
-
|
1617
|
-
|
-
|
|
2х25,0+1х10,0
|
19,2
|
-
|
-
|
812
|
-
|
-
|
|
2х25,0+1х16,0
|
20,4
|
-
|
-
|
880
|
-
|
-
|
|
3х25,0+1х10,0
|
21,0
|
-
|
-
|
1108
|
-
|
-
|
|
3х25,0+1х16,0
|
21,6
|
-
|
-
|
1171
|
-
|
-
|
|
4х25,0+1х10,0
|
25,1
|
-
|
-
|
1464
|
-
|
-
|
|
4х25,0+1х16,0
|
25,1
|
-
|
-
|
1521
|
-
|
-
|
|
3х35,0
|
22,4
|
-
|
-
|
1285
|
-
|
-
|
|
4х35,0
|
25,1
|
-
|
-
|
1685
|
-
|
-
|
|
5х35,0
|
27,7
|
-
|
-
|
2112
|
-
|
-
|
|
2х35,0+1х16,0
|
21,3
|
-
|
-
|
1092
|
-
|
-
|
|
3х35,0+1х16,0
|
24,2
|
-
|
-
|
1493
|
-
|
-
|
|
4х35,0+1х16,0
|
27,7
|
-
|
-
|
1851
|
-
|
-
|
|
3х50,0
|
28,6
|
-
|
-
|
1939
|
-
|
-
|
|
4х50,0
|
31,6
|
-
|
-
|
2456
|
-
|
-
|
|
5х50,0
|
35,4
|
-
|
-
|
3120
|
-
|
-
|
|
2х50,0+1х16,0
|
26,9
|
-
|
-
|
1576
|
-
|
-
|
|
2х50,0+1х25,0
|
27,2
|
-
|
-
|
1675
|
-
|
-
|
|
3х50,0+1х16,0
|
29,5
|
-
|
-
|
2089
|
-
|
-
|
| 3х50,0+1х25,0 | 30,4 |
|
| 2193 |
|
|
| 4х50,0+1х16,0 | 35,4 |
|
| 2776 |
|
|
| 4х50,0+1х25,0 | 35,4 |
|
| 2871 |
|
|
