ВВГнг-FRLS, ВВГзнг-FRLS
(индекс FR в марках кабелей означает огнестойкость (Fire Resistance), индекс LS в марках означает низкое дымо- и газовыделение (Low Smoke))
Кабели силовые огнестойкие не распространяющие горение, с низким дымо- и газовыделением, предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000В частотой до 100 Гц и постоянным напряжением до 1000 В. Кабели изготавливаются для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97. Климатическое исполнение В, категории размещения 5 по ГОСТ 15150-69.

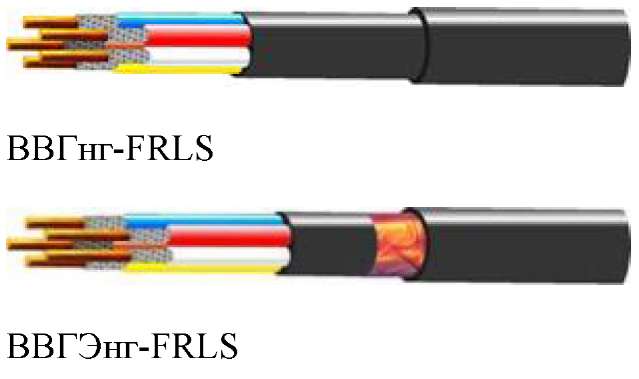

Конструкция:
1. Жила - медная проволока.
2. Термический барьер - слюдосодержащая лента.
3. Изоляция - ПВХ пластикат пониженной пожароопасности.
4. Внутренняя оболочка - ПВХ пластикат пониженной пожароопасности.
5. Экран - медная лента.
6. Оболочка - ПВХ пластикат пониженной пожароопасности.
Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В-1.
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
Нераспространение горения - ГОСТ Р12176-89 (ГОСТ Р МЭК 332-3-96) категория А.
|
Температура окружающей среды при эксплуатации
|
от +50 0С до -300С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Допустимый нагрев жил кабелей в режиме перегрузки
|
+90 0С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.)
|
+250 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании
|
+4000С
|
|
Снижение светопроницаемости при горении и тлении
|
не более 40%.
|
|
Огнестойкость кабелей не менее:
|
90 мин.
|
|
Минимально допустимый радиус изгиба при прокладке
|
7,5 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
5 лет
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
Кабели соответствуют требованиям ТУ 16.К71-337-2004
|
Число жил, сечение, мм2
|
Номинальный наружный диаметр, мм |
Расчетная масса, кг/км |
|
ВВГнг-FRLS
|
ВВГЭнг-FRLS
|
ВВГнг-FRLS
|
ВВГЭнг-FRLS
|
|
1х1,5
|
6,5
|
9,5
|
64,0
|
147
|
|
2х1,5
|
13.2
|
13.6
|
259
|
303
|
|
3х1,5
|
13,8
|
14,2
|
288
|
334
|
|
4х1,5
|
14,9
|
15,3
|
332
|
383
|
|
5х1,5
|
16,1
|
16,5
|
386
|
441
|
|
3х1,5+1х1,0
|
14,9
|
15,3
|
329
|
380
|
|
3х1,5+1х1,5
|
14,9
|
15,3
|
332
|
383
|
|
1х2,5
|
6,9
|
9,9
|
77,9
|
165
|
|
2х2,5
|
14,0
|
14,4
|
304
|
351
|
|
3х2,5
|
14,7
|
15,1
|
342
|
392
|
|
4х2,5
|
15,8
|
16,2
|
399
|
454
|
|
5х2,5
|
17,2
|
17,6
|
473
|
533
|
|
3х2,5+1х 1,5
|
15,8
|
16,2
|
393
|
448
|
|
1х4,0
|
7,8
|
10,8
|
105
|
202
|
|
2х4,0
|
15,7
|
16,1
|
397
|
451
|
|
3х4,0
|
16,5
|
16,9
|
453
|
511
|
|
4х4,0
|
17,9
|
18,7
|
534
|
617
|
|
5х4,0
|
19,9
|
20,3
|
657
|
727
|
|
3х4,0+1х2,5
|
17,4
|
17,8
|
498
|
559
|
|
1х6,0
|
8,3
|
11,3
|
129
|
232
|
|
2х6,0
|
16,8
|
17,2
|
472
|
530
|
|
3х6,0
|
17,6
|
18,0
|
548
|
610
|
|
4х6,0
|
19,6
|
20,0
|
673
|
741
|
|
5х6,0
|
21,3
|
21,7
|
809
|
885
|
|
3х6,0+1х2,5
|
19,0
|
19,4
|
617
|
683
|
|
3х6,0+1х4,0
|
19,6
|
20,0
|
659
|
728
|
|
1х10,0
|
9,7
|
12,1
|
191
|
288
|
|
2х10,0
|
18,8
|
19,2
|
630
|
695
|
|
3х10,0
|
19,8
|
20,2
|
744
|
814
|
|
4х10,0
|
21,5
|
21,9
|
895
|
972
|
|
5х10,0
|
23,9
|
24,3
|
1104
|
1189
|
|
3х10,0+1х4,0
|
20,9
|
21,3
|
813
|
887
|
|
3х10,0+1х6,0
|
21,5
|
21,9
|
868
|
944
|
|
1х16,0
|
10,6
|
13,0
|
205
|
311
|
|
2х16,0
|
20,6
|
21,0
|
817
|
890
|
|
3х16,0
|
21,8
|
22,2
|
986
|
1063
|
|
4х16,0
|
24,2
|
24,6
|
1225
|
1311
|
|
5х16,0
|
26,4
|
26,8
|
1476
|
1571
|
|
3х16,0+1х6,0
|
24,2
|
24,6
|
1157
|
1243
|
|
3х16,0+1х10
|
24,2
|
24,6
|
1185
|
1270
|
|
1х25,0
|
12,9
|
15,3
|
382
|
510
|
|
2х25,0
|
25,6
|
26,0
|
1247
|
1338
|
|
3х25,0
|
27,0
|
27,4
|
1505
|
1603
|
|
4х25,0
|
29,6
|
30,0
|
1836
|
1944
|
|
5х25,0
|
32,5
|
32,9
|
2232
|
2351
|
|
3х25,0+1х10,0
|
27,8
|
28,2
|
1596
|
1697
|
|
3х25,0+1х16,0
|
28,6
|
29,0
|
1702
|
1806
|
|
1х35,0
|
14,0
|
16,4
|
489
|
627
|
|
2х35,0
|
27,8
|
28,2
|
1554
|
1654
|
|
3х35,0
|
29,5
|
29,9
|
1899
|
2006
|
|
4х35,0
|
32,4
|
32,8
|
2333
|
2451
|
|
5х35,0
|
36,0
|
36,4
|
2884
|
3016
|
|
3х35,0+1х16,0
|
30,4
|
30,8
|
2036
|
2146
|
|
1х50,0
|
15,8
|
18,2
|
649
|
804
|
|
2х50,0
|
31,4
|
31,8
|
2037
|
2152
|
|
3х50,0
|
33,4
|
33,8
|
2508
|
2630
|
|
4х50,0
|
37,1
|
37,5
|
3133
|
3269
|
|
5х50,0
|
40,8
|
41,2
|
3826
|
3977
|
|
3х50,0+1х16,0
|
34,8
|
35,2
|
2690
|
2817
|
|
3х50,0+1х25,0
|
35,8
|
36,2
|
2847
|
2978
|
