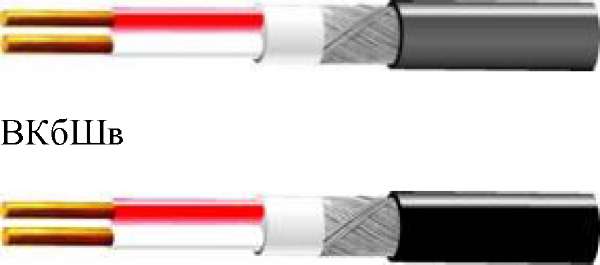

ВКбШв, ВКбШвнг
Кабели силовые, предназначенные для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 660В частотой 50Гц. Вид климатического исполнения УХЛ, категория размещения 2-5 по ГОСТ 15150-69.
ВКбШвнг
Конструкция:
1. Токопроводящая медная жила
2. Изоляция - ПВХ пластикат
3. Поясная изоляция - ПВХ пластикат
4. Броня - стальные оцинкованные проволоки
5. Оболочка - ПВХ пластикат (ПВХ пластикат пониженной горючести для ВКбШвнг)
Кабель ВКбШв применяется для прокладки: в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям; в воздухе при наличии опасности механических повреждений в ходе эксплуатации; для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью; для прокладки в пожароопасных помещениях; для прокладки во взрывоопасных зонах.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс.
Кабель ВКбШвнг применяется для прокладки в кабельных сооружениях, помещениях, в сооружениях метрополитенов, в том числе пожароопасных и взрывоопасных зонах, при отсутствии растягивающих усилий в процессе эксплуатации и при наличии опасности механических воздействий на кабели. Допускается прокладка в трубах и земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений.
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
|
Температура окружающей среды при эксплуатации
|
от +50 0С до -300С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.)
|
+1600С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Минимально допустимый радиус изгиба при прокладке:
|
7,5 диам. кабеля
|
|
Срок службы
|
15 лет
|
|
Гарантийный срок эксплуатации
|
5 лет
|
Кабель ВКбШв соответствует требованиям ГОСТ 16442-80 Кабель ВКбШвнг соответствует требованиям ТУ 16.К13-022-95
|
Число жил, сечение, мм2
|
Номинальный наружный диаметр
|
Расчетная масса, кг/км
|
|
ВКбШв
|
ВКбШвнг
|
ВКбШв
|
ВКбШвнг
|
|
2х1,5
|
12,0
|
12,0
|
176
|
180
|
|
3х1,5
|
12,3
|
12,3
|
200
|
205
|
|
4х1,5
|
13,0
|
13,0
|
229
|
233
|
|
3х1,5+1х1,0
|
13,0
|
13,0
|
219
|
224
|
|
2х2,5
|
12,8
|
12,8
|
208
|
213
|
|
3х2,5
|
13,2
|
13,2
|
243
|
249
|
|
4х2,5
|
14,0
|
14,0
|
284
|
289
|
|
3х2,5+1х1,5
|
14,0
|
14,0
|
269
|
274
|
|
2х4,0
|
14,1
|
14,1
|
305
|
310
|
|
3х4,0
|
14,7
|
14,7
|
361
|
367
|
|
4х4,0
|
15,5
|
15,5
|
425
|
431
|
|
3х4,0+1х2,5
|
15,5
|
15,5
|
409
|
415
|
|
2х6,0
|
15,1
|
15,1
|
363
|
370
|
|
3х6,0
|
15,7
|
15,7
|
445
|
452
|
|
4х6,0
|
16,7
|
16,7
|
532
|
540
|
|
3х6,0+1х4,0
|
16,7
|
16,7
|
512
|
520
|
