ПвПнг(А)-HF
(индекс FR в марках кабелей означает огнестойкость (Fire Resistans) (индекс HF в марках кабелей означает не содержащий галогенов (Halogen-Free) (индекс LS в марках означает низкое дымо- и газовыделение (Low Smoke) (индекс (А) в марках означает, что кабель соответствует категории А по нераспространению горения по ГОСТ Р МЭК 332-3-96)
Кабели силовые, не распространяющие горение и огнестойкие, предназначенные для передачи и распределения электроэнергии в сетях на номинальное переменное напряжение 1кВ частотой 50 Гц, применяемые при стационарной прокладке внутри и вне гермозоны АС. Кабели предназначены для эксплуатации в системах АС классов 2 и 3 по классификации ОПБ 88/97 (ПНАЭ Г-01-011). Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.

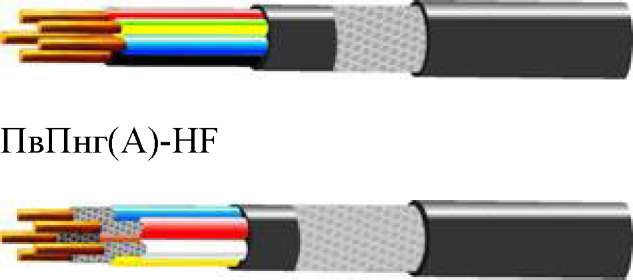

-HF-1.jpg)
ПвПнг(А)^ОТ, ПвВнг(А)- FRLS
Конструкция:
1. Жила - медная проволока;
2. Термический барьер - слюдосодержащая лента;
3. Изоляция - сшитый полиэтилен;
4. Внутренняя оболочка - полимерная композиция не содержащая галогенов (для ПвПнг(А)-ОТ и ПвПнг(А)-FRHF) / ПВХ пластикат пониженной пожароопасности
(для ПвВнг(А)- FRLS).
5. Термический барьер - слюдосодержащая лента (для ПвПнг(А)-FRHF и ПвВнг(А)-
FRLS);
6. Оболочка - полимерная композиция не содержащая галогенов (для ПвПнг(А)-HF и ПвПнг(А)-FRHF) / ПВХ пластикат пониженной пожароопасности (для ПвВнг(А)-
FRLS).
Кабели марок ПвПнг(А)-ОТ и ПвПнг(А)-FRHF предназначены для стационарной прокладки внутри гермозоны АС, в электрических сетях, сохраняющих работоспособность при пожаре.
Кабель марки ПвВнг(А)- FRLS предназначены для стационарной прокладки вне гермозоны АС
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
Нераспространение горения - ГОСТ Р МЭК 332-3-96, категория А.
|
Температура окружающей среды при эксплуатации: для ПвПнг(А)-ОТ и IlBllHr(A)-FRHF
|
от +60 0С до -50 0С
|
|
для IbB^^-FRI^S
|
от +50 0С до -
50 0С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации
|
+90 0С
|
|
Допустимый нагрев жил кабелей в режиме перегрузки
|
+1300С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.)
|
+250 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Предельная t0 токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании
|
+4000С
|
|
Содержание газов галогеносодержащих кислот в пересчете на HCl :
|
5,0 мг/г
|
|
Показатель pH (кислотное число):
|
4,3
|
|
Снижение светопроницаемости при горении и тлении
|
не более 40%.
|
|
Огнестойкость кабелей nBn^^^FRHF и ПвВнг(А)- FRLS не менее:
|
180 мин.
|
|
Минимально допустимый радиус изгиба при
прокладке: одножильного кабеля
|
10 диам. кабеля
|
|
многожильного кабеля
|
7,5 диам. кабеля
|
|
Срок службы
|
40 лет
|
|
Гарантийный срок эксплуатации
|
3 лет
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
Кабели соответствуют ТУ 16.К71-341-2004
|
Число жил, сечение, мм2
|
Номинальный наружный диаметр, мм
|
Расчетная масса, кг/км
|
|
ПвВнг(А)-FRLS
|
ПвПнг(А)-FRHF
|
ПвПнг(А)-HF
|
ПвВнг(А)нг-FRLS
|
ПвПнг(А)-FRHF
|
ПвПнг(А)-HF
|
|
1х1,5
|
11,9
|
10,9
|
9,7
|
187
|
158
|
131
|
|
3х1,5
|
16,3
|
15,3
|
12,9
|
360
|
321
|
241
|
|
4х1,5
|
17,4
|
16,4
|
13,7
|
404
|
363
|
271
|
|
5х1,5
|
18,5
|
17,5
|
14,5
|
461
|
417
|
310
|
|
1х2,5
|
12,3
|
11,3
|
10,1
|
206
|
176
|
147
|
|
3х2,5
|
17,2
|
16,2
|
13,8
|
417
|
376
|
291
|
|
4х2,5
|
18,3
|
17,3
|
14,6
|
474
|
430
|
333
|
|
5х2,5
|
19,6
|
18,6
|
15,5
|
548
|
501
|
383
|
|
1х4,0
|
12,7
|
11,7
|
10,6
|
234
|
200
|
170
|
|
3х4,0
|
18,2
|
17,2
|
14,8
|
502
|
451
|
360
|
|
4х4,0
|
19,5
|
18,5
|
15,8
|
577
|
523
|
419
|
|
5х4,0
|
20,8
|
19,8
|
16,8
|
674
|
615
|
489
|
|
1х6,0
|
13,2
|
12,2
|
11,1
|
265
|
229
|
198
|
|
3х6,0
|
19,3
|
18,3
|
15,9
|
598
|
543
|
446
|
|
4х6,0
|
20,7
|
19,7
|
17,0
|
696
|
638
|
527
|
|
5х6,0
|
22,2
|
21,2
|
18,2
|
817
|
753
|
619
|
|
1х10,0
|
14,1
|
13,1
|
11,9
|
322
|
283
|
251
|
|
3х10,0
|
21,1
|
20,1
|
17,6
|
775
|
716
|
609
|
|
4х10,0
|
22,6
|
21,6
|
18,9
|
918
|
854
|
731
|
|
5х10,0
|
24,8
|
23,4
|
20,4
|
1119
|
1023
|
873
|
|
1х16,0
|
15,0
|
14,0
|
12,9
|
397
|
357
|
321
|
|
3х16,0
|
23,1
|
22,1
|
19,6
|
1016
|
951
|
833
|
|
4х16,0
|
25,3
|
24,3
|
21,2
|
1248
|
1175
|
1013
|
|
5х16,0
|
27,3
|
26,3
|
22,9
|
1489
|
1410
|
1221
|
|
1х25,0
|
17,2
|
16,2
|
15,2
|
543
|
459
|
455
|
|
3х25,0
|
28,3
|
27,3
|
24,9
|
1527
|
1444
|
1297
|
|
4х25,0
|
30,9
|
30,1
|
27,03
|
1860
|
1786
|
1583
|
|
5х25,0
|
33,6
|
32,8
|
29,70
|
2242
|
2160
|
1959
|
|
1х35,0
|
18.4
|
17,4
|
16,26
|
661
|
610
|
567
|
|
3х35,0
|
31,0
|
30,2
|
27,36
|
1934
|
1859
|
1666
|
|
4х35,0
|
33,7
|
32,9
|
30,17
|
2353
|
2272
|
2082
|
|
5х35,0
|
37,1
|
36,7
|
32,87
|
2891
|
2827
|
2530
|
|
1х50
|
20,0
|
19,0
|
17,86
|
827
|
772
|
725
|
|
3х50
|
34,8
|
33,6
|
31,2
|
2533
|
2413
|
2230
|
|
4х50
|
37,9
|
37,5
|
34,03
|
3098
|
3045
|
2754
|
|
5х50
|
41,8
|
41,4
|
37,99
|
3809
|
3748
|
3450
|
|
3х10,0+1х10,0
|
22,6
|
21,6
|
18,9
|
918
|
854
|
731
|
|
3х16,0+1х16,0
|
25,3
|
24,3
|
21,2
|
1248
|
1175
|
1013
|
|
3х25,0+1х16,0
|
30,0
|
29,2
|
26,2
|
1734
|
1663
|
1474
|
|
3х35,0+1х16,0
|
31,8
|
31,0
|
28,5
|
2072
|
1996
|
1832
|
|
3х35,0+1х25,0
|
33,7
|
32,9
|
30,2
|
2288
|
2207
|
2015
|
|
3х50,0+1х16,0
|
35,8
|
35,4
|
32,1
|
2681
|
2631
|
2374
|
|
3х50,0+1х25,0
|
36,7
|
36,3
|
32,9
|
2824
|
2773
|
2501
|
