ППГнг-HF
(индекс HF - не содержащий галогенов (Halogen-Free))
Кабели силовые гибкие, не распространяющие горение, предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100Гц, в том числе для эксплуатации в системах АС класса 3Н по классификации ПНАЭ Г-1-011-97. Климатическое исполнение В категории размещения 3 и 4 по ГОСТ 15150-69.
ППГнг-HF

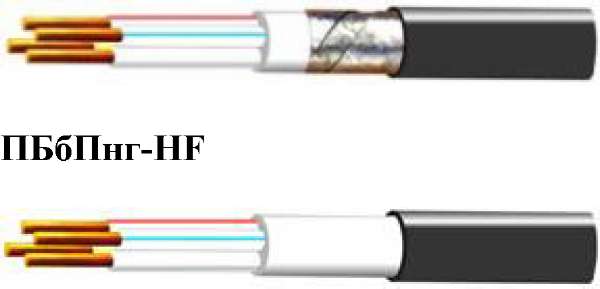

Конструкция:
1. Жила - медная проволока
2. Изоляция - полимерная композиция не содержащая галогенов
3. Внутренняя оболочка - полимерная композиция не содержащая галогенов
4. Броня - две профилированные ленты.
5. Оболочка - полимерная композиция не содержащая галогенов
Кабели предназначены для прокладки в производственных и офисных помещениях, в которых установлены компьютеры и другая микропроцессорная техника, а также в сооружениях метрополитена, жилых и общественных зданиях (в кинотеатрах, медицинских и учебных учреждениях, магазинах и т.п.).
Кабель марки ППГнг-HF применяется для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.
Кабель марки ПБбПнг-HF применяется для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.
Технические и эксплутационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75
Кабели не распространяют горение при групповой прокладке.
|
Температура окружающей среды при эксплуатации:
|
от +50 0С до -30 0С
|
|
Относительная влажность воздуха (при t0 +35 0С):
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации:
|
+70 0С
|
|
Допустимый нагрев жил кабелей в режиме перегрузки:
|
+90 0С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.):
|
+1600С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева:
|
- 15 0С
|
|
Предельная t0 токопроводящих жил кабелей по условию невозгорания кабеля
при коротком замыкании:
|
+4000С
|
|
Содержание газов галогеносодержащих кислот в пересчете на HCl :
|
5,0 мг/г
|
|
Показатель pH (кислотное число):
|
4,3
|
|
Снижение светопроницаемости при горении и тлении:
|
не более 40%.
|
|
Минимально допустимый радиус изгиба при
прокладке: одножильного кабеля
|
10 диам. кабеля
|
|
многожильного кабеля
|
7,5 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
5 лет
|
Кабель соответствует требованиям ТУ 16К.71-304-2001
|
Число жил, сечение, мм2
|
Номинальный наружный диаметр, мм |
Расчетная масса, кг/км |
|
ППГнг-HF
|
ПБбПнг-HF
|
ППГнг-HF |
ПБбПнг-HF
|
|
660В
|
1кВ
|
660В
|
1кВ
|
660В
|
1кВ |
660В
|
1кВ
|
|
1х1,5
|
6,2
|
6,6
|
-
|
-
|
58
|
64
|
-
|
-
|
|
2х1,5
|
10,6
|
11,6
|
-
|
-
|
170
|
200
|
-
|
-
|
|
3х1,5
|
11,0
|
12,1
|
-
|
-
|
191
|
222
|
-
|
-
|
|
4х1,5
|
11,7
|
12,8
|
-
|
-
|
217
|
255
|
-
|
-
|
|
5х1,5
|
12,4
|
13,7
|
|
|
254
|
295
|
|
|
|
1х2,5
|
6,6 |
7,0 |
- |
- |
72 |
78 |
- |
- |
|
2х2,5
|
11,4
|
12,4
|
-
|
-
|
208
|
240
|
-
|
-
|
|
3х2,5
|
11,9
|
12,9
|
-
|
-
|
239
|
272
|
-
|
-
|
|
4х2,5
|
12,6
|
13,8
|
-
|
-
|
276
|
317
|
-
|
-
|
|
5х2,5
|
13,5
|
14,8
|
-
|
-
|
327
|
370
|
-
|
-
|
|
1х4,0
|
7,3
|
7,9
|
-
|
-
|
94
|
105
|
-
|
-
|
|
2х4,0
|
12,8
|
14,2
|
14,8
|
16,0
|
275
|
326
|
448
|
508
|
|
3х4,0
|
13,4
|
14,8
|
15,4
|
16,6
|
324
|
375
|
502
|
567
|
|
4х4,0
|
14,2
|
16,0
|
16,3
|
17,8
|
376
|
441
|
574
|
649
|
|
5х4,0
|
15,4
|
17,2
|
17,4
|
19,0
|
454
|
524
|
663
|
749
|
|
1х6,0
|
7,8
|
8,4
|
-
|
-
|
118
|
130
|
-
|
-
|
|
2х6,0
|
13,8
|
15,2
|
15,8
|
17,0
|
343
|
395
|
529
|
592
|
|
3х6,0
|
14,4
|
15,9
|
16,4
|
17,7
|
406
|
463
|
602
|
670
|
|
4х6,0
|
15,5
|
17,2
|
17,5
|
19,0
|
487
|
552
|
698
|
777
|
|
5х6,0
|
16,7
|
18,6
|
18,7
|
20,4
|
586
|
660
|
814
|
904
|
|
1х10,0
|
9,0
|
9,2
|
-
|
-
|
172
|
176
|
-
|
-
|
|
2х10,0
|
16,2
|
16,8
|
18,2
|
18,6
|
499
|
525
|
721
|
744
|
|
3х10,0
|
17,0
|
17,6
|
19,0
|
19,4
|
603
|
630
|
836
|
745
|
|
4х10,0
|
18,4
|
19,1
|
20,4
|
20,9
|
731
|
761
|
984
|
1014
|
|
5х10,0
|
20,0
|
20,7
|
22,0
|
22,5
|
888
|
922
|
1164
|
1197
|
|
1х16,0
|
9,9
|
10,1
|
-
|
-
|
236
|
241
|
-
|
-
|
|
2х16,0
|
18,0
|
18,6
|
20,0
|
20,4
|
670
|
699
|
919
|
945
|
|
3х16,0
|
19,0
|
19,6
|
21,0
|
21,4
|
826
|
857
|
1090
|
1116
|
|
4х16,0
|
20,6
|
21,3
|
22,6
|
23,1
|
1027
|
1049
|
1316
|
1349
|
|
5х16,0
|
22,4
|
23.2
|
25,0
|
25,6
|
1223
|
1269
|
1578
|
1615
|
|
1х25,0
|
11,5
|
11,7
|
-
|
-
|
343
|
350
|
-
|
-
|
|
2х25,0
|
21,2
|
21,8
|
23,1
|
24,2
|
958
|
991
|
1236
|
1319
|
|
3х25,0
|
22,4
|
23,0
|
25,0
|
25,4
|
1203
|
1238
|
1554
|
1586
|
|
4х25,0
|
25,0
|
25,7
|
27,0
|
27,5
|
1528
|
1569
|
1875
|
1912
|
|
5х25,0
|
27,3
|
28,1
|
29,9
|
30,5
|
1872
|
1921
|
2312
|
2357
|
|
1х35,0
|
12,4
|
12,6
|
-
|
-
|
438
|
444
|
-
|
-
|
|
2х35,0
|
23,0
|
24,2
|
25,6
|
26,0
|
1198
|
1378
|
1561
|
1593
|
|
3х35,0
|
24,9
|
25,6
|
26,9
|
27,4
|
1561
|
1647
|
1910
|
1934
|
|
4х35,0
|
27,2
|
28,9
|
29,8
|
30,7
|
1940
|
2071
|
2380
|
2452
|
|
5х35,0
|
29,8
|
31,5
|
32,4
|
33,3
|
2388
|
2535
|
2867
|
2948
|
|
2х1,5+1х1,0
|
11,0
|
12,1
|
-
|
-
|
187
|
222
|
-
|
-
|
|
3х1,5+1х1,0
|
11,7
|
12,8
|
-
|
-
|
216
|
254
|
-
|
-
|
|
4х1,5+1х1,0
|
12,4
|
13,7
|
-
|
-
|
250
|
295
|
-
|
-
|
|
2х2,5+1х1,5
|
11,9
|
12,9
|
-
|
-
|
233
|
269
|
-
|
-
|
|
3х2,5+1х1,5
|
12,6
|
13,8
|
-
|
-
|
270
|
313
|
-
|
-
|
|
4х2,5+1х1,5
|
13,5
|
14,8
|
-
|
-
|
321
|
367
|
-
|
-
|
|
2х4,0+1х2,5
|
13,4
|
14,4
|
15,4
|
16,1
|
314
|
348
|
492
|
529
|
|
3х4,0+1х2,5
|
14,3
|
15,5
|
16,3
|
17,3
|
370
|
417
|
564
|
615
|
|
4х4,0+1х2,5
|
15,4
|
17,2
|
17,4
|
19,0
|
444
|
518
|
654
|
740
|
|
2х6,0+1х2,5
|
13,9
|
15,3
|
15,9
|
17,1
|
362
|
400
|
550
|
614
|
|
2х6,0+1х4,0
|
14,4
|
15,9
|
16,4
|
17,7
|
392
|
450
|
587
|
656
|
|
3х6,0+1х2,5
|
15,1
|
16,7
|
17,1
|
18,5
|
445
|
506
|
650
|
725
|
|
3х6,0+1х4,0
|
15,5
|
17,2
|
17,5
|
19,0
|
473
|
538
|
684
|
763
|
|
4х6,0+1х2,5
|
16,7
|
18,6
|
18,7
|
20,4
|
570
|
645
|
774
|
863
|
|
4х6,0+1х4,0
|
16,7
|
18,6
|
18,7
|
20,4
|
580
|
654
|
784
|
872
|
|
2х10,0+1х4,0
|
16,2
|
17,0
|
18,2
|
18,8
|
521
|
554
|
744
|
776
|
|
2х10,0+1х6,0
|
16,4
|
17,6
|
18,4
|
19,4
|
544
|
601
|
768
|
833
|
|
3х10,0+1х4,0
|
17,4
|
18,5
|
19,4
|
20,3
|
635
|
689
|
879
|
934
|
|
3х10,0+1х6,0
|
17,9
|
19,1
|
19,9
|
20,9
|
675
|
733
|
921
|
986
|
|
4х10,0+1х4,0
|
20,0
|
20,7
|
22,0
|
22,5
|
844
|
880
|
1123
|
1155
|
|
4х10,0+1х6,0
|
20,0
|
20,7
|
22,0
|
22,5
|
858
|
894
|
1137
|
1169
|
|
2х16,0+1х6,0
|
18,0
|
18,8
|
20,0
|
20,6
|
708
|
746
|
956
|
993
|
|
2х16,0+1х10,0
|
18,9
|
19,6
|
20,9
|
21,4
|
785
|
816
|
1047
|
1075
|
|
3х16,0+1х6,0
|
19,4
|
20,6
|
21,4
|
22,4
|
879
|
940
|
1149
|
1214
|
|
3х16,0+1х10,0
|
20,6
|
21,3
|
22,6
|
23,1
|
971
|
1007
|
1259
|
1290
|
|
4х16,0+1х6,0
|
22,4
|
23,2
|
25,0
|
25,6
|
1170
|
1196
|
1525
|
1545
|
|
4х16,0+1х10,0
|
22,4
|
23,2
|
25,0
|
25,6
|
1182
|
1224
|
1536
|
1573
|
|
2х25,0+1х10,0
|
21,2
|
21,8
|
23,2
|
23,6
|
1027
|
1048
|
1324
|
1352
|
|
2х25,0+1х16,0
|
22,4
|
23,0
|
25,0
|
25,4
|
1143
|
1168
|
1497
|
1529
|
|
3х25,0+1х10,0
|
23,0
|
24,3
|
25,6
|
26,1
|
1290
|
1343
|
1653
|
1685
|
|
3х25,0+1х16,0
|
25,0
|
25,7
|
27,0
|
27,5
|
1466
|
1490
|
1815
|
1853
|
|
4х25,0+1х10,0
|
27,3
|
28,1
|
30,1
|
30,9
|
1768
|
1791
|
2224
|
2285
|
|
4х25,0+1х16,0
|
27,3
|
28,1
|
30,1
|
30,9
|
1793
|
1886
|
2251
|
2311
|
|
2х35,0+1х16,0
|
23,7 |
24,3
|
25,9
|
26,1
|
1355
|
1394
|
1700
|
2031
|
|
3х35,0+1х16,0
|
26,3
|
27,0
|
28,9
|
29,6
|
1751
|
1789
|
2177
|
2230
|
|
4х35,0+1х16,0
|
29,8
|
30,5
|
32,6
|
33,1
|
2339
|
2312
|
2757
|
2803
|
|
1х50,0
|
15,7
|
15,3
|
-
|
-
|
649
|
570
|
-
|
-
|
|
2х50,0
|
29,0
|
29,6
|
-
|
32,0
|
1884
|
1741
|
-
|
2238
|
|
3х50,0
|
30,7
|
31,4
|
-
|
33,8
|
2358
|
2216
|
-
|
2925
|
|
4х50,0
|
33,7
|
34,8
|
-
|
37,2
|
2873
|
2865
|
-
|
3819
|
|
5х50,0
|
37,5
|
38,2
|
-
|
40,6
|
3578
|
3447
|
-
|
4428
|
|
2х50,0+1х16,0
|
29,0
|
29,6
|
-
|
32,0
|
1914
|
1994
|
-
|
2313
|
|
2х50,0+1х25,0
|
29,3
|
30,0
|
-
|
32,4
|
1991
|
2081
|
-
|
2405
|
|
3х50,0+1х16,0
|
31,6
|
32,3
|
-
|
35,1
|
2410
|
1937
|
-
|
3002
|
|
3х50,0+1х25,0
|
32,6
|
33,2
|
-
|
36,0
|
2553
|
2083
|
-
|
3125
|
|
4х50,0+1х16,0
|
37,5
|
38,2
|
-
|
40,6
|
3293
|
3213
|
-
|
3951
|
|
4х50,0+1х25,0
|
37,5
|
38,2
|
|
40,6
|
3343
|
3265
|
|
4008
|
