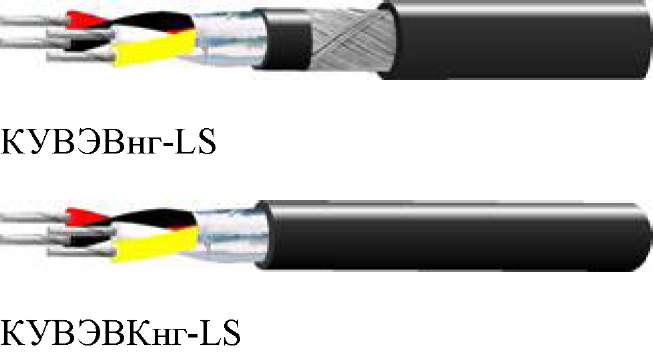

КУВЭВнг-LS, КУВЭВКнг-LS

(индекс LS в марках означает низкое дымо- и газовыделение (Low Smoke))

Кабели управления парной скрутки, не распространяющие горение, с низким дымо- и газовыделением, предназначены для фиксированного монтажа цепей управления и контроля в стационарных установках и установках электронной техники на номинальное переменное напряжение 380В частотой 50(60)Гц или постоянное напряжение 500В. Климатическое исполнение ОМ, категория размещения 3 по ГОСТ 15150-69.

Конструкция:

1. Токопроводящая жила - медные луженые проволоки.

2. Внутренняя изоляция - ПВХ композиция пониженной пожароопасности

3. Обмотка - полиэтилентерефталатная пленка.

4. Экран - фольгированная композиция.

5. Внутренняя оболочка - ПВХ композиция пониженной пожароопасности

6. Броня - стальные оцинкованные проволоки.

7. Оболочка - ПВХ композиция пониженной пожароопасности

Технические и эксплуатационные характеристики

Электрическая безопасность - ГОСТ 12.2.007.14-75. Нераспространение горения - МЭК 332-3-96 категория А.

Температура окружающей среды при эксплуатации

от +50 0С до -40 0С

Относительная влажность воздуха (при t0 +35 0С)

98%

Предельно допустимая t0 нагрева жил при эксплуатации

+70 0С

Минимальная t0 прокладки кабеля без предварительного подогрева

- 15 0С

Снижение светопроницаемости при горении и тлении

не более 40%.

Минимально допустимый радиус изгиба при прокладке:

- для КУВЭВнг-LS

- для КУВЭКВнг-LS

5 диам. кабеля 7,5 диам. кабеля

Срок службы

30 лет

Гарантийный срок эксплуатации

3 лет

Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.

Кабель соответствуют требованиям ТУ 16.К17-328-2002

Число жил, сечение, мм2

КУВЭВнг-LS

Номинальный наружный диаметр, мм

Расчетная масса, кг/км

2x2x0,5

9,4

108

4x2x0,5

10,5

155

7 х2х0,5

13,2

236

10x2x0,5

16,6

322

12x2x0,5

17,1

366

14 х2х0,5

18,0

412

19x2x0,5

20,3

547

24 х2х0,5

24,1

701

27 х2х0,5

24,6

764
