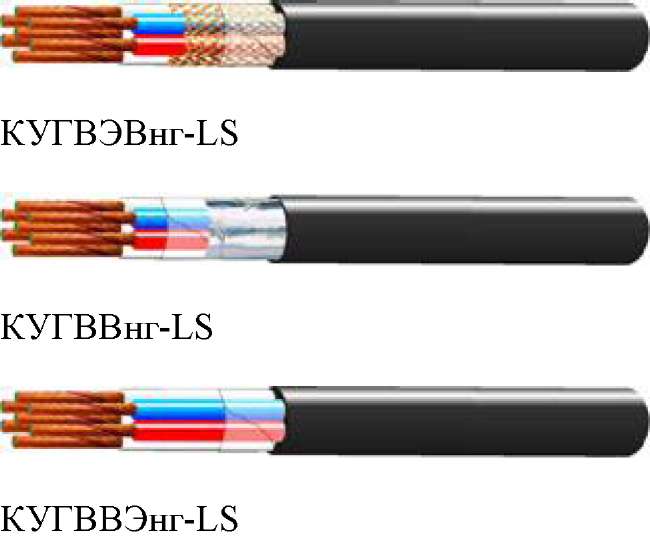

КПГВВнг-LS, КПГВЭВнг-LS
(индекс LS в марках означает низкое дымо- и газовыделение (Low Smoke))
Кабели управления не распространяющие горение, с низким дымо- и газовыделением, предназначены для для передачи и распределения электрической энергии и электрических сигналов в стационарных установках при переменном и постоянном напряжении до 1000 В. Климатическое исполнение УХЛ и Т, категория размещения 5 по ГОСТ 15150-69.
Конструкция:
1. Жила - медная многопроволочная.
2. Изоляция - ПВХ композиция пониженной пожароопасности.
3. Экран для КУГВЭВнг-LS - медная оплетка.
4. Экран для КУГВЭВнг-LS - алюмофлекс.
5. Оболочка - ПВХ композиция пониженной пожароопасности.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе в системах АС классов 2,3 и 4 по классификации ОПБ-88/97.
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
Нераспространение горения - ГОСТ Р12176-89 (ГОСТ Р МЭК 332-3-96) категория А.
|
Температура окружающей среды при эксплуатации
|
от +50 0С до -500С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Предельно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании
|
+4000С
|
|
Снижение светопроницаемости при горении и тлении
|
не более 40%.
|
|
Минимально допустимый радиус изгиба при прокладке
|
6 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
3 года
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
Кабели соответствуют требованиям ТУ 16.К71-310-2001
|
Число жил, сечение мм 2
|
Номинальный наружный диаметр, мм
|
Расчетная масса, кг/км
|
|
КУГВВнг-LS
|
КУГВЭВнг-LS
|
КУГВВЭнг-LS
|
КУГВВнг-LS
|
КУГВЭВнг-LS
|
КУГВВЭнг-LS
|
|
7x0,35
|
8,6
|
9,8
|
9,1
|
107
|
152
|
121
|
|
14x0,35
|
11,5
|
13,7
|
12,0
|
182
|
281
|
200
|
|
24x0,35
|
15,0
|
17,5
|
16,1
|
300
|
442
|
348
|
|
37x0,35
|
17,0
|
20,5
|
18,1
|
418
|
661
|
473
|
|
61x0,35
|
21,6
|
-
|
22,7
|
674
|
-
|
743
|
|
7x0,5
|
-
|
10,1
|
9,4
|
-
|
206
|
134
|
|
14x0,5
|
-
|
14,1
|
12,4
|
-
|
371
|
226
|
|
24x0,5
|
-
|
18,7
|
16,7
|
-
|
540
|
392
|
|
37x0,5
|
-
|
21,2
|
18,8
|
-
|
726
|
538
|
|
61x0,5
|
-
|
-
|
23,6
|
-
|
-
|
849
|
Провод предназначен для монтажа высоковольтных цепей телевизионных приемников при номинальном напряжении 30 кВ постоянного тока или 15 кВ импульсного частоты до 16 кГц. Максимальное напряжение 35 кВ постоянного тока.
Климатическое исполнение УХЛ и Т.
Конструкция:
1. Токопроводящая жила - медные проволоки.
2. Изоляция - полиэтилен.
3. Оболочка - ПВХ пластикат.
Технические характеристики
|
Температура окружающей среды при эксплуатации:
|
от +85 0С до -50 0С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Количество изгибов на угол + 90 0С при радиусе изгибов 40 мм
|
20
|
|
Срок службы
|
12 лет
|
Провод не распространяет горение. Провод стоек к вибрационным и ударным нагрузкам. Провод соответствует требованиям ТУ 16-505.473-78
