КУГВВ, КУГВВЭ
Кабели управления и контроля гибкие, предназначены для фиксированного монтажа цепей управления и контроля, работающих при напряжении до 380В переменного тока частоты 50Гц или 500В постоянного тока. Климатическое исполнение УХЛ и Т категории размещения 3 и 4 по ГОСТ 15150-69.
КУГВЭВ

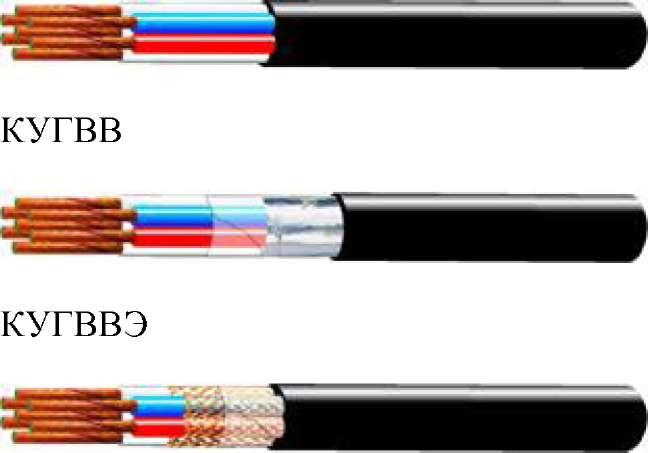

Конструкция:
1. Токопроводящая жила - медные проволоки.
2. Изоляция - ПВХ пластикат.
3. Экран для КУГВВЭ - оплетка из медных проволок.
4. Экран для КУГВЭВ - алюминиевая фольга.
5. Оболочка - ПВХ пластикат.
Технические и эксплуатационные характеристики
|
Температура окружающей среды при эксплуатации
|
от +60 0С до -50 0С
|
|
Относительная влажность воздуха (при t0 +40 0С)
|
98%
|
|
Предельно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Минимально допустимый радиус изгиба при прокладке:
|
6 диам. кабеля
|
|
Срок службы
|
20 лет
|
|
Гарантийный срок эксплуатации
|
3 года
|
Кабели соответствуют требованиям ТУ 16-505.856-75
|
Число жил
|
Номинальный наружный диаметр, мм
|
Расчетная масса, кг/км
|
|
сечение мм2
|
КУГВВ
|
КУГВВЭ
|
КУГВЭВ
|
КУГВВ
|
КУГВВЭ
|
КУГВЭВ
|
|
7х0,35
|
8,6
|
9,2
|
9,8
|
92,2
|
109
|
134
|
|
14х0,35
|
11,5
|
12,1
|
13,7
|
159
|
181
|
250
|
|
24х0,35
|
15,0
|
16,2
|
17,5
|
262
|
311
|
399
|
|
37х0,35
|
17,0
|
18,2
|
20,5
|
370
|
425
|
599
|
|
61х0,35
|
21,6
|
22,8
|
-
|
598
|
667
|
-
|
|
7х0,5
|
-
|
9,5
|
10,1
|
-
|
122
|
146
|
|
14х0,5
|
-
|
12,5
|
14,1
|
-
|
205
|
275
|
|
24х0,5
|
-
|
16,8
|
18,7
|
-
|
353
|
462
|
|
37х0,5
|
-
|
18,9
|
21,2
|
-
|
487
|
661
|
|
61х0,5
|
-
|
23,7
|
-
|
-
|
768
|
-
|
