КУГППЭнг-HF, КУГППЭПнг-HF
(индекс HF - не содержащий галогенов (Halogen-Free))
Кабели для систем управления и сигнализации не распространяющие горение, предназначены для передачи электрических сигналов и распределения электрической энергии в цепях управления, сигнализации, связи, межприборных соединений при напряжении 250, 380 И 1000В переменного тока частотой до 200Гц или при напряжении соответственно 350, 750 И 1000В постоянного тока. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
КУГППЭПнг-HF

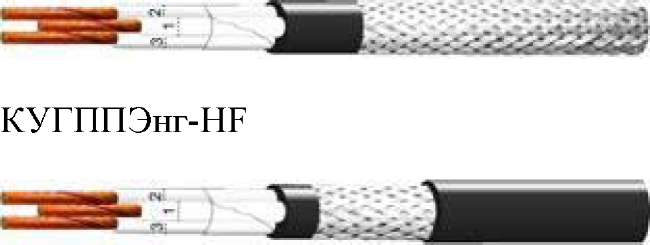

Конструкция:
1. Токопроводящая жила - многопроволочная медная мягкая проволока.
2. Изоляция - полимерная композиция, не содержащая галогенов.
3. Внутренняя оболочка - полимерная композиция, не содержащая галогенов.
4. Экран - оплетка из медной луженой проволоки.
5. Оболочка - полимерная композиция, не содержащая галогенов.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах АС класс 3 по классификации ОПБ-88/97 (ПНАЭ Г -
01-011).
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007-75 Нераспространение горения - ГОСТ Р МЭК 332-3-96, категория А.
|
Температура окружающей среды при эксплуатации:
|
от +50 0С до -500С
|
|
Относительная влажность воздуха (при t0 +35 0С):
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации:
|
+70 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева:
|
- 15 0С
|
|
Предельная t0 токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании:
|
+4000С
|
|
Содержание газов галогеносодержащих кислот в пересчете на HCl :
|
5,0 мг/г
|
|
Показатель pH (кислотное число):
|
4,3
|
|
Снижение светопроницаемости при горении и тлении:
|
не более 40%.
|
|
Минимально допустимый радиус изгиба при прокладке:
|
6 диам. кабеля
|
|
Срок службы
|
40 лет
|
|
Гарантийный срок эксплуатации
|
3 года
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
Кабель соответствует требованиям ТУ 16К.71-338-2004
|
Число жил, сечение, мм2
|
Номинальный наружный диаметр, мм
|
Расчетная масса кг/км
|
|
КУГППЭнг-HF
|
КУГППЭПнг-HF
|
КУГППЭнг-HF
|
КУГППЭПнг-HF
|
|
1 х0,35
|
5,3
|
6,5
|
55,9
|
69,2
|
|
2 х0,35
|
6,8
|
8,0
|
85,8
|
95,9
|
|
3 х0,35
|
7,1
|
8,3
|
93,5
|
108
|
|
4 х0,35
|
7,5
|
8,7
|
103
|
118
|
|
7 х0,35
|
8,4
|
9,6
|
136
|
150
|
|
10 х0,35
|
10,0
|
11,2
|
168
|
200
|
|
12 х0,35
|
10,2
|
11,4
|
190
|
215
|
|
14 х0,35
|
10,6
|
11,8
|
206
|
231
|
|
19 х0,35
|
12,0
|
12,8
|
271
|
272
|
|
24 х0,35
|
13,6
|
14,8
|
330
|
366
|
|
27 х0,35
|
13,8
|
15,0
|
350
|
387
|
|
30 х0,35
|
14,8
|
16,0
|
409
|
433
|
|
37 х0,35
|
15,7
|
16,9
|
459
|
506
|
|
52 х0,35
|
18,0
|
20,2
|
585
|
697
|
|
1 х0,5
|
5,4
|
6,6
|
58,2
|
71,9
|
|
2 х0,5
|
7,1
|
8,3
|
90,4
|
105
|
|
3 х0,5
|
7,3
|
8,5
|
99,5
|
115
|
|
4 х0,5
|
7,8
|
9,0
|
110
|
131
|
|
7 х0,5
|
8,8
|
10,0
|
149
|
171
|
|
10 х0,5
|
10,5
|
11,7
|
194
|
220
|
|
12 х0,5
|
10,7
|
11,9
|
211
|
237
|
|
14 х0,5
|
11,6
|
12,4
|
259
|
257
|
|
19 х0,5
|
12,6
|
13,4
|
320
|
314
|
|
24 х0,5
|
14,9
|
16,1
|
408
|
432
|
|
27 х0,5
|
15,1
|
16,3
|
432
|
480
|
|
30 х0,5
|
15,6
|
16,8
|
458
|
505
|
|
37 х0,5
|
16,6
|
17,8
|
518
|
570
|
|
52 х0,5
|
19,0
|
21,2
|
669
|
787
|
|
1 х0,75
|
5,8
|
7,0
|
69,9
|
80,9
|
|
2 х0,75
|
8,0
|
9,2
|
106
|
127
|
|
3 х0,75
|
8,3
|
9,5
|
128
|
142
|
|
4 х0,75
|
8,9
|
10,1
|
145
|
167
|
|
7 х0,75
|
10,1
|
11,3
|
191
|
224
|
|
10 х0,75
|
12,7
|
13,5
|
298
|
293
|
|
12 х0,75
|
13,0
|
13,8
|
324
|
320
|
|
14 х0,75
|
13,6
|
14,8
|
352
|
388
|
|
19 х0,75
|
15,4
|
16,6
|
460
|
505
|
|
24 х0,75
|
17,6
|
19,8
|
555
|
639
|
|
27 х0,75
|
17,9
|
20,1
|
592
|
703
|
|
30 х0,75
|
18,5
|
20,7
|
632
|
747
|
|
37 х0,75
|
20,1
|
21,9
|
756
|
846
|
|
52 х0,75
|
23,2
|
26,0
|
986
|
1159
|
|
1 х1,0
|
6,0
|
7,2
|
73,3
|
84,7
|
|
2 х1,0
|
8,3
|
9,5
|
121
|
135
|
|
3 х1,0
|
8,6
|
9,8
|
139
|
161
|
|
4 х1,0
|
9,2
|
10,4
|
158
|
181
|
|
7 х1,0
|
10,6
|
11,8
|
221
|
247
|
|
10 х1,0
|
13,3
|
14,5
|
326
|
362
|
|
12 х1,0
|
13,6
|
14,8
|
358
|
394
|
|
14 х1,0
|
14,8
|
16,0
|
429
|
453
|
|
19 х1,0
|
16,2
|
17,4
|
512
|
562
|
|
24 х1,0
|
18,5
|
20,7
|
621
|
736
|
|
27 х1,0
|
18,8
|
21,0
|
667
|
784
|
|
30 х1,0
|
19,4
|
21,6
|
719
|
836
|
|
37 х1,0
|
21,2
|
23,0
|
866
|
953
|
|
52 х1,0
|
24,4
|
27,2
|
1137
|
1312
|
|
1 х1,5
|
6,5
|
7,7
|
83,8
|
101
|
|
2 х1,5
|
9,3
|
10,5
|
144
|
167
|
|
3 х1,5
|
9,7
|
10,9
|
169
|
193
|
|
4 х1,5
|
10,4
|
11,6
|
205
|
230
|
|
7 х1,5
|
12,5
|
13,3
|
327
|
322
|
|
10 х1,5
|
15,9
|
17,1
|
452
|
501
|
|
12 х1,5
|
16,3
|
17,5
|
499
|
549
|
|
14 х1,5
|
17,0
|
19,2
|
565
|
649
|
|
19 х1,5
|
18,7
|
20,9
|
686
|
802
|
|
24 х1,5
|
21,9
|
23,7
|
864
|
973
|
|
27 х1,5
|
22,3
|
25,1
|
933
|
1107
|
|
30 х1,5
|
23,0
|
25,8
|
1011
|
1185
|
|
37 х1,5
|
24,7
|
27,5
|
1189
|
1364
|
|
52 х1,5
|
29,0
|
31,4
|
1616
|
1781
|
|
1 х2,5
|
7,0
|
8,2
|
107
|
122
|
|
2 х2,5
|
10,3
|
11,5
|
186
|
210
|
|
3 х2,5
|
11,2
|
12,0
|
252
|
249
|
|
4 х2,5
|
12,0
|
12,8
|
291
|
293
|
|
7 х2,5
|
14,6
|
15,8
|
462
|
481
|
|
10 х2,5
|
17,9
|
20,1
|
608
|
719
|
|
12 х2,5
|
18,4
|
20,6
|
680
|
793
|
|
14 х2,5
|
19,2
|
21,4
|
755
|
873
|
|
19 х2,5
|
21,6
|
23,4
|
982
|
1090
|
|
24 х2,5
|
24,9
|
27,7
|
1204
|
1381
|
|
27 х2,5
|
25,8
|
28,2
|
1346
|
1490
|
|
30 х2,5
|
26,6
|
29,0
|
1460
|
1615
|
|
37 х2,5
|
28,6
|
31,0
|
1735
|
1897
|
|
52 х2,5
|
33,4
|
36,2
|
2328
|
2563
|
