КУГЭППнг-HF, КУГЭППЭнг-HF
(индекс HF - не содержащий галогенов (Halogen-Free))
Кабели для систем управления и сигнализации не распространяющие горение, предназначены для передачи электрических сигналов и распределения электрической энергии в цепях управления, сигнализации, связи, межприборных соединений при напряжении 250, 380 И 1000В переменного тока частотой до 200Гц или при напряжении соответственно 350, 750 И 1000В постоянного тока. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.

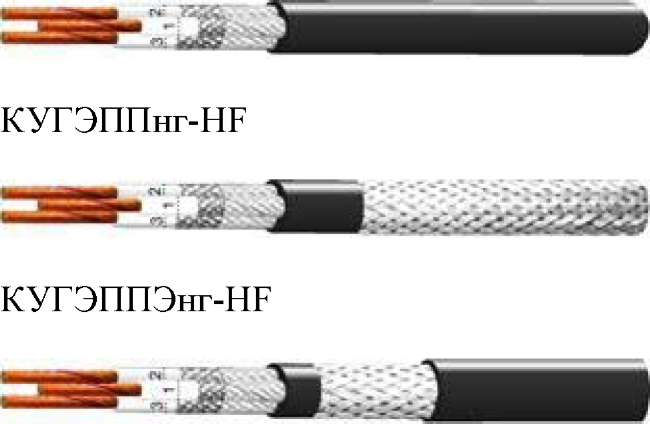

КУГЭППЭПнг-HF
Конструкция:
1. Токопроводящая жила - многопроволочная медная мягкая проволока.
2. Изоляция - полимерная композиция, не содержащая галогенов.
3. Экран - оплетка из медных луженых проволок.
4. Внутренняя оболочка - полимерная композиция, не содержащая галогенов.
5. Общий экран - оплетка из медных луженых проволок.
6. Наружная оболочка - полимерная композиция, не содержащая галогенов.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах АС класс 3 по классификации ОПБ-88/97 (ПНАЭ Г -
01-011).
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007-75 Нераспространение горения - ГОСТ Р МЭК 332-3-96, категория А.
|
Температура окружающей среды при эксплуатации:
|
от +50 0С до -500С
|
|
Относительная влажность воздуха (при t0 +35 0С):
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации:
|
+70 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева:
|
- 15 0С
|
|
Предельная t0 токопроводящих жил кабелей по условию невозгорания кабеля при
|
+400°С
|
|
коротком замыкании:
|
|
|
Содержание газов галогеносодержащих кислот в пересчете на HCl :
|
5,0 мг/г
|
|
Показатель pH (кислотное число):
|
4,3
|
|
Снижение светопроницаемости при горении и тлении:
|
не более 40%.
|
|
Минимально допустимый радиус изгиба при прокладке:
|
6 диам. кабеля
|
|
Срок службы
|
40 лет
|
|
Гарантийный срок эксплуатации
|
3 года
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляетс
Кабель соответствует требованиям ТУ 16К.71-338-2004
|
Число
жил, сечение
, мм
|
Номинальный наружный диаметр, мм
|
Расчетная масса кг/км
|
|
КУГЭППнг
-HF
|
КУГЭППЭнг
-HF
|
КУГЭППЭПнг
-HF
|
КУГЭППнг
-HF
|
КУГЭППЭнг
-HF
|
КУГЭППЭПнг
-HF
|
|
1 х0,35
|
4,8
|
5,6
|
6,8
|
34,7
|
66,4
|
76,1
|
|
2 х0,35
|
6,8
|
7,6
|
8,8
|
59,8
|
99,5
|
118
|
|
3 х0,35
|
7,1
|
7,9
|
9,1
|
72,0
|
112
|
134
|
|
4 х0,35
|
7,6 |
8,4
|
9,6
|
85,9
|
128
|
151
|
|
7 х0,35
|
8,8
|
9,6
|
10,8
|
125
|
175
|
201
|
|
10 х0,35
|
10,8
|
12,0
|
12,8
|
170
|
266
|
263
|
|
12 х0,35
|
11,1
|
12,3
|
13,1
|
193
|
287
|
288
|
|
14 х0,35
|
11,6
|
12,8
|
13,6
|
217
|
312
|
316
|
|
19 х0,35
|
13,4
|
14,6
|
15,8
|
296
|
408
|
445
|
|
24 х0,35
|
15,4
|
16,6
|
17,8
|
365
|
489
|
545
|
|
27 х0,35
|
15,7
|
16,9
|
19,1
|
399
|
527
|
629
|
|
30 х0,35
|
16,2
|
17,4
|
19,6
|
434
|
569
|
665
|
|
37 х0,35
|
17,3
|
18,5
|
20,7
|
515
|
658
|
762
|
|
52 х0,35
|
20,6
|
21,8
|
23,6
|
714
|
880
|
978
|
|
1 х0,5
|
4,9
|
5,7
|
6,9
|
37,7
|
69,4
|
81,4
|
|
2 х0,5
|
7,0
|
7,8
|
9,0
|
65,7
|
105
|
128
|
|
3 х0,5
|
7,4
|
8,2
|
9,4
|
80,3
|
121
|
144
|
|
4 х0,5
|
7,9
|
8,7
|
9,9
|
96,5
|
140
|
164
|
|
7 х0,5
|
9,1
|
9,9
|
11,1
|
142
|
193
|
220
|
|
10 х0,5
|
11,3
|
12,5
|
13,3
|
195
|
290
|
292
|
|
12 х0,5
|
11,6
|
12,8
|
13,6
|
222
|
317
|
321
|
|
14 х0,5
|
12,1
|
13,3
|
14,5
|
250
|
349
|
385
|
|
19 х0,5
|
14,0
|
15,2
|
16,4
|
342
|
463
|
498
|
|
24 х0,5
|
16,1
|
17,3
|
19,5
|
423
|
552
|
653
|
|
27 х0,5
|
16,4 |
17,6
|
19,8
|
462
|
597
|
695
|
|
30 х0,5
|
17,0
|
18,2
|
20,3
|
504
|
646
|
745
|
|
37 х0,5
|
18,2
|
19,4
|
21,6
|
600
|
750
|
860
|
|
52 х0,5
|
21,6
|
22,8
|
25,6
|
833
|
1009
|
1190
|
|
1 х0,75
|
5,4
|
6,2
|
7,4
|
45,8
|
77,3
|
92,2
|
|
2 х0,75
|
7,9
|
8,7
|
9,9
|
82,4
|
126
|
150
|
|
3 х0,75
|
8,3
|
9,1
|
10,3
|
102
|
152
|
177
|
|
4 х0,75
|
9,0
|
9,8
|
11,0
|
125
|
175
|
201
|
|
7 х0,75
|
10,5
|
11,7
|
12,5
|
187
|
275
|
279
|
|
10 х0,75
|
13,7
|
14,9
|
16,1
|
279
|
400
|
432
|
|
12 х0,75
|
14,1
|
15,3
|
16,4
|
317
|
435
|
474
|
|
14 х0,75
|
14,7
|
15,9
|
17,1
|
358
|
476
|
522
|
|
19 х0,75
|
16,2
|
17,4
|
19,6
|
457
|
593
|
689
|
|
24 х0,75
|
19,2
|
20,4
|
22,2
|
587
|
746
|
837
|
|
27 х0,75
|
19,6
|
20,8
|
22,6
|
643
|
814
|
896
|
|
30 х0,75
|
20,3
|
21,5
|
23,2
|
701
|
867
|
959
|
|
37 х0,75
|
21,8
|
23,0
|
25,7
|
837
|
1012
|
1195
|
|
52 х0,75
|
25,8
|
27,0
|
29,3
|
1159
|
1367
|
1534
|
|
1 х1,0
|
5,5
|
6,3
|
7,5
|
49,4
|
81,2
|
96,7
|
|
2 х1,0
|
8,2
|
9,0
|
10,2
|
89,6
|
139
|
160
|
|
3 х1,0
|
8,6
|
9,4
|
10,6
|
112
|
162
|
188
|
|
4 х1,0
|
9,3
|
10,1
|
11,3
|
137
|
189
|
216
|
|
7 х1,0
|
10,9
|
12,1
|
12,9
|
208
|
302
|
302
|
|
10 х1,0
|
14,3
|
15,5
|
16.7
|
310
|
428
|
468
|
|
12 х1,0
|
14,7
|
15,9
|
17,1
|
353
|
472
|
517
|
|
14 х1,0
|
15,4
|
16,6
|
17,8
|
399
|
522
|
579
|
|
19 х1,0
|
17,0
|
18,2
|
20,4
|
512
|
654
|
753
|
|
24 х1,0
|
20,1
|
21,3
|
23,1
|
656
|
822
|
912
|
|
27 х1,0
|
20,5
|
21,7
|
23,5
|
719
|
885
|
983
|
|
30 х1,0
|
21,2
|
22,4
|
25,2
|
786
|
960
|
1126
|
|
37 х1,0
|
22,8
|
24,0
|
26,8
|
940
|
1126
|
1301
|
|
52 х1,0
|
27,1
|
28,3
|
30,6
|
1303
|
1529
|
1701
|
|
1 х1,5
|
6,0
|
6,8
|
8,0
|
61,2
|
101
|
113
|
|
2 х1,5
|
9,2
|
10,0
|
11,2
|
114
|
165
|
192
|
|
3 х1,5
|
9,7
|
10,5
|
11,7
|
145
|
200
|
228
|
|
4 х1,5
|
10,6
|
11,8
|
12,6
|
180
|
276
|
271
|
|
7 х1,5
|
12,4
|
13,6
|
14,8
|
278
|
381
|
424
|
|
10 х1,5
|
16,3
|
17,5
|
19,7
|
412
|
547
|
644
|
|
12 х1,5
|
16,8
|
18,0
|
20,1
|
472
|
615
|
711
|
|
14 х1,5
|
17,6
|
18,8
|
21,0
|
536
|
680
|
786
|
|
19 х1,5
|
19,9
|
21,1
|
22,9
|
714
|
879
|
969
|
|
24 х1,5
|
23,1 |
24,3
|
27,1
|
888
|
1076
|
1252
|
|
27 х1,5
|
23,6
|
24,8
|
27,6
|
978
|
1166
|
1352
|
|
30 х1,5
|
24,8
|
26,0
|
28,4
|
1096
|
1300
|
1462
|
|
37 х1,5
|
26,7
|
27,9
|
30,3
|
1314
|
1525
|
1709
|
|
52 х1,5
|
31,5
|
32,7
|
34,8
|
1804
|
2068
|
2243
|
|
1 х2,5
|
6,5
|
7,3
|
8,5
|
77,8
|
117
|
135
|
|
2 х2,5
|
10,2
|
11,4
|
12,2
|
148
|
233
|
238
|
|
3 х2,5
|
10,8
|
12,0
|
12,8
|
193
|
290
|
287
|
|
4 х2,5
|
11,8
|
13,0
|
14,2
|
242
|
340
|
373
|
|
7 х2,5
|
14,5
|
15,7
|
16,9
|
405
|
524
|
567
|
|
10 х2,5
|
18,3
|
19,5
|
21,7
|
563
|
713
|
829
|
|
12 х2,5
|
19,2
|
20,4
|
22,2
|
671
|
830
|
922
|
|
14 х2,5
|
20,2
|
21,4
|
23,2
|
764
|
930
|
1021
|
|
19 х2,5
|
22,4
|
23,6
|
26,4
|
993
|
1179
|
1351
|
|
24 х2,5
|
26,5
|
27,7
|
30,1
|
1266
|
1477
|
1648
|
|
27 х2,5
|
27,1
|
28,3
|
30,6
|
1397
|
1622
|
1795
|
|
30 х2,5
|
28,0
|
29,2
|
31,6
|
1532
|
1762
|
1940
|
|
37 х2,5
|
30,4
|
31,6
|
33,8
|
1863
|
2104
|
2291
|
|
52 х2,5
|
35,7
|
36,9
|
39,6
|
2548
|
2837
|
3114
|
