КГПЭПнг-HF, КГПЭПнг-FRHF
(индекс HF - не содержащий галогенов (Halogen-Free))
(индекс FR в марках кабелей означает огнестойкость (Fire Resistans)
Кабели для систем управления и сигнализации не распространяющие горение, предназначены для передачи электрических сигналов и распределения электрической энергии в цепях управления, сигнализации, связи, межприборных соединений при напряжении 250, 380 И 1000В переменного тока частотой до 200Гц или при напряжении соответственно 350, 750 И 1000В постоянного тока. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
КГПЭПнг-HF

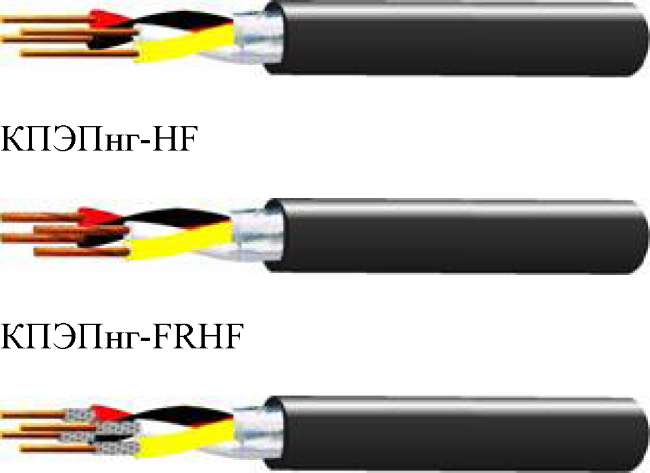

Конструкция:
1. Токопроводящая жила для КПЭПнг-HF, КПЭПнг-FRHF - медная мягкая проволока.
2. Токопроводящая жила для КГПЭПнг-HF - медные мягкие проволоки.
3. Термический барьер (для КПЭПнг-FRHF).
4. Изоляция - полимерная композиция, не содержащая галогенов.
5. Экран - алюмифлекс
6. Оболочка - полимерная композиция, не содержащая галогенов.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах АС: кабели марки КПЭПнг-FRHF - класса 2, а кабели марок КПЭПнг-HF, КПЭПнг-FRHF - 3 класса по классификации ОПБ-88/97 (ПНАЭ Г -01-011).
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007-75
Нераспространение горения - ГОСТ Р МЭК 332-3-96, категория А.
Температура окружающей среды при эксплуатации:
|
от +50 0С до -50 0С
|
Относительная влажность воздуха (при t0 +35 0С):
|
98%
|
Длительно допустимая t0 нагрева жил при эксплуатации:
|
+70 0С
|
Минимальная t0 прокладки кабеля без предварительного подогрева:
|
- 15 0С
|
Предельная t0 токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании:
|
+4000С
|
Содержание газов галогеносодержащих кислот в пересчете на HCl :
|
5,0 мг/г
|
Показатель pH (кислотное число):
|
4,3
|
Снижение светопроницаемости при горении и тлении:
|
не более 40%.
|
Огнестойкость кабеля КПЭПнг-FRHF
|
90 мин.
|
Минимально допустимый радиус изгиба при прокладке:
|
6 диам. кабеля
|
Срок службы
|
40 лет
|
Гарантийный срок эксплуатации
|
3 года
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
Кабель соответствует требованиям ТУ 16К.71-338-2004
