КГВЭВнг-LS, КПГВЭВнг-LS
(индекс LS в марках означает низкое дымо- и газовыделение (Low Smoke)) (индекс FR в марках кабелей означает огнестойкость (Fire Resistans)
Кабели гибкие, предназначены для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока частотой до 60Гц или постоянном напряжении до 1000В, применяемые при нестационарной прокладке. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.

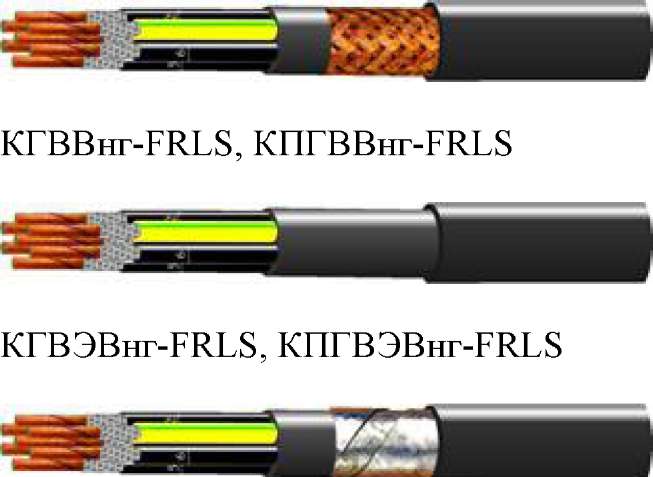

КГВБбВнг-FRLS Конструкция:
1. Токопроводящая жила - медные мягкие проволоки.
2. Термический барьер
3. Изоляция - ПВХ композиция пониженной пожароопасности.
4. Внутренняя оболочка - ПВХ композиция пониженной пожароопасности.
5. Экран - оплетка из медных проволок.
6. Броня - стальная лента.
7. Наружная оболочка - ПВХ композиция пониженной пожароопасности. Токопроводящие жилы кабелей марок:
КПГВВнг-FRLS, КПГВЭВнг-FRLS - класс гибкости 5 (в соответствии с ГОСТ 22483-77). КГВВнг-FRLS, КГВЭВнг-FRLS, КГВБбВнг-FRLS - класс гибкости 4 (в соответствии с
ГОСТ 22483-77).
Кабели предназначены для прокладки в производственных и офисных помещениях, в которых установлены компьютеры и другая микропроцессорная техника, в сооружениях метрополитена, жилых и общественных зданиях и сооружениях (в кино-театрах, медицинских, учебных и спортивных учреждениях, магазинах и т.п.), а так же для прокладки вне гермозоны АС.
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
|
Температура окружающей среды при эксплуатации
|
от +50 0С до -300С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Предельно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании
|
+4000С
|
|
Снижение светопроницаемости при горении и тлении
|
не более 40%.
|
|
Огнестойкость кабелей не менее:
|
90 мин.
|
|
Минимально допустимый радиус изгиба при прокладке: -экранированные, бронированные
|
10 диам. кабеля
|
|
- без брони и экрана
|
7,5 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
5 лет
|
Кабели соответствуют требованиям ТУ 16К13-031-2004
